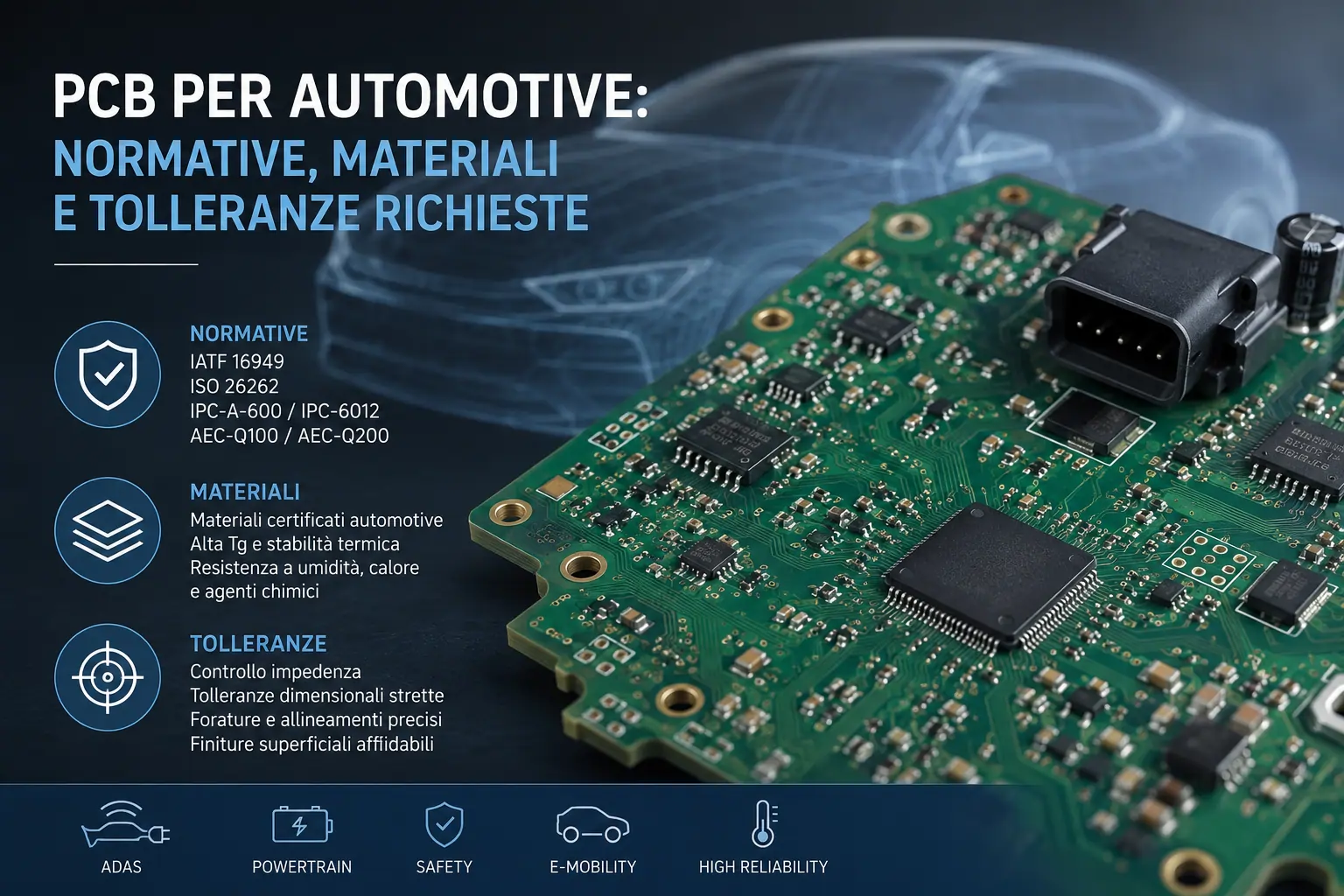

I PCB per automotive sono circuiti stampati progettati e prodotti per soddisfare le condizioni operative estreme del settore automobilistico: temperature elevate, vibrazioni continue, cicli termici ripetuti e requisiti di affidabilità a lungo termine superiori a quelli dell’elettronica di consumo. High Tech Elettronica produce PCB per automotive nel proprio stabilimento di Rivoli (Torino), con certificazione UL, conformità IPC-A-600H e materiali qualificati per l’impiego nei sistemi elettronici di bordo.
Cos’è un PCB automotive e perché è diverso da un PCB standard
Un PCB automotive è un circuito stampato qualificato per l’impiego in sistemi elettronici di bordo, dove le condizioni ambientali sono significativamente più severe rispetto all’elettronica industriale o di consumo. Le principali differenze rispetto a un PCB standard riguardano:
- Range di temperatura operativa — da -40°C a +150°C per le applicazioni più critiche (vano motore, powertrain)
- Resistenza alle vibrazioni e agli shock meccanici — secondo i profili definiti da AEC-Q e dalle norme JEDEC applicabili
- Affidabilità su ciclo di vita esteso — i componenti automotive devono garantire funzionamento per 10-15 anni o oltre 150.000 km
- Tracciabilità completa della produzione — lotto, materiale, processo, ispezione: ogni fase deve essere documentata e rintracciabile
- Conformità normativa stringente — RoHS, REACH, AEC-Q100/Q200, IPC-A-600H Classe II o Classe III a seconda dell’applicazione
Normative di riferimento per i PCB nel settore automotive
Il settore automotive è uno dei più regolamentati nella produzione di PCB. Le normative principali che un fornitore qualificato deve conoscere e applicare sono:
IPC-A-600H
È lo standard internazionale per l’accettabilità dei circuiti stampati pubblicato da IPC. Per le applicazioni automotive più critiche si richiede la Classe III, che impone i criteri di accettazione più severi per difetti visivi, metallizzazione, foratura e laminazione. High Tech Elettronica produce PCB conformi alla Classe II e Classe III su specifica.
AEC-Q100 e AEC-Q200
Gli standard AEC-Q (Automotive Electronics Council) definiscono i requisiti di qualifica per i componenti attivi (Q100) e passivi (Q200) destinati all’automotive. Sebbene riguardino i componenti e non direttamente il PCB bare board, il produttore deve essere in grado di supportare i processi di assemblaggio e test richiesti da questi standard.
RoHS e REACH
Tutti i PCB destinati al mercato europeo devono essere conformi alla Direttiva RoHS (restrizione delle sostanze pericolose) e al regolamento REACH. High Tech Elettronica utilizza esclusivamente processi lead-free e materiali certificati, con documentazione di conformità disponibile per ogni ordine.
IATF 16949
Lo standard IATF 16949 è il sistema di gestione della qualità specifico per la filiera automotive. I fornitori di PCB che lavorano con i grandi Tier 1 del settore sono spesso tenuti a operare in conformità con questo standard o a supportarne i requisiti di audit.
Materiali utilizzati nei PCB automotive
La scelta del materiale del substrato è determinante per le prestazioni del PCB in ambiente automotive. I parametri principali da considerare sono la temperatura di transizione vetrosa (Tg), la resistenza agli shock termici e il coefficiente di espansione termica (CTE).
| Materiale | Tg (°C) | Applicazione tipica | Note |
|---|---|---|---|
| FR4 standard | 130–140°C | Elettronica di bordo a bassa criticità | Non adatto per vano motore |
| FR4 High-Tg | 170–180°C | ECU, sensori, sistemi ADAS | Scelta standard per automotive |
| Poliimide | >250°C | Vano motore, powertrain, applicazioni termicamente critiche | Costo elevato, massima affidabilità termica |
| Alluminio (MCPCB) | — | LED automotive, fari, luci di posizione | Eccellente dissipazione termica |
| Rogers / PTFE | >280°C | Radar automotive (77 GHz), ADAS ad alta frequenza | Basse perdite dielettriche |
Tolleranze produttive per il settore automotive
Le tolleranze dimensionali e di processo nei PCB automotive sono più strette rispetto ai circuiti stampati standard. I parametri critici monitorati da High Tech Elettronica nella produzione di PCB per il settore automotive includono:
- Spessore del rame — controllo del deposito galvanico entro ±10% rispetto al nominale
- Impedenza controllata — tolleranza ±10% o ±5% su richiesta per segnali ad alta frequenza (ADAS, CAN, LIN, Ethernet automotive)
- Registrazione dei layer — allineamento degli strati interni con tolleranza fino a ±50 µm per PCB multilayer complessi
- Diametro fori metallizzati — tolleranza ±0,05 mm per via e fori di montaggio
- Spessore totale del PCB — ±10% rispetto al nominale per garantire la compatibilità con i connettori e i sistemi di montaggio
Applicazioni dei prodotti da High Tech Elettronica
High Tech Elettronica produce PCB per una vasta gamma di applicazioni automotive, dai sistemi di bordo tradizionali alle tecnologie per veicoli elettrici e sistemi ADAS:
- ECU (Electronic Control Unit) — centraline di controllo motore, trasmissione, freni ABS/ESP
- Sistemi ADAS — radar 77 GHz, telecamere di bordo, sistemi LiDAR di supporto
- Infotainment e connettività — head unit, moduli Bluetooth/Wi-Fi/5G, display digitali
- Illuminazione LED automotive — fari a LED, DRL, luci interne ed esterne
- Veicoli elettrici (EV/HEV) — BMS (Battery Management System), inverter di trazione, sistemi di ricarica
- Sensori e attuatori — sensori di pressione, temperatura, posizione per sistemi safety-critical
Hai un progetto PCB per il settore automotive?
High Tech Elettronica produce PCB automotive certificati UL e IPC-A-600H a Rivoli (Torino), con materiali qualificati per temperature fino a 250°C e tracciabilità completa di produzione. Invia i file Gerber per ricevere un preventivo tecnico.
