Un PCB per automazione industriale in IPC classe III è un circuito stampato prodotto e collaudato secondo i requisiti più severi della specifica IPC-6012, quelli pensati per le schede che devono funzionare senza interruzioni anche in ambienti gravosi. In una linea automatizzata un difetto latente del circuito – un foro metallizzato con rame insufficiente, una microcricca – può emergere mesi dopo l’installazione e trasformarsi in un fermo macchina difficile da diagnosticare. In questo articolo vediamo cosa cambia tra classe II e classe III, quali controlli servono a dimostrare la conformità e come specificarla correttamente al fornitore.
PCB automazione industriale IPC classe III: cosa prevede la specifica
Le classi IPC (1, 2 e 3) indicano il livello di prestazione richiesto a un circuito stampato: la classe III corrisponde ai prodotti ad alte prestazioni, per i quali il funzionamento continuo è critico e il fermo non è tollerato. I requisiti di qualifica e prestazione dei circuiti rigidi sono definiti dalla IPC-6012, mentre la IPC-A-600 fornisce i criteri visivi di accettabilità con cui la scheda nuda viene ispezionata. Per i circuiti flessibili e rigido-flessibili il riferimento è invece la IPC-6013. Per l’inquadramento generale della tecnologia si può partire dalla voce dedicata al circuito stampato.
💡 Differenza tra classe II e classe III
Rispetto alla classe II, la classe III richiede uno spessore maggiore del rame sulle pareti dei fori metallizzati, non ammette la rottura dell’anello (annular ring) attorno ai fori e accetta meno difetti di metallizzazione e di laminazione. La differenza non si vede a occhio: si verifica con le sezioni metallografiche sui coupon di prova.

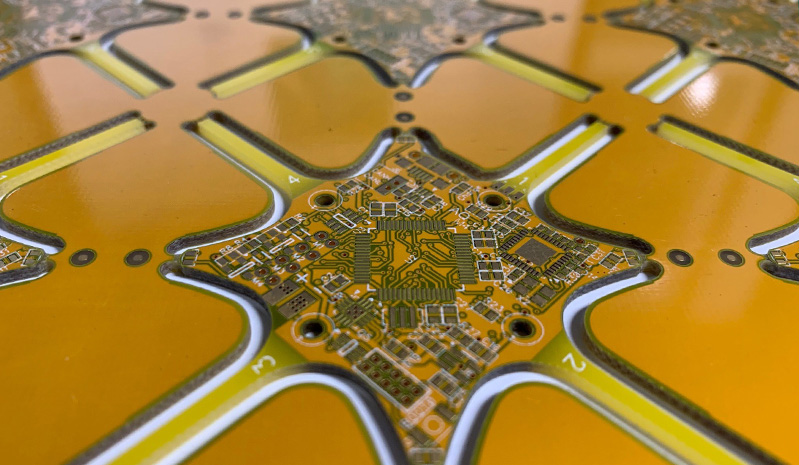

La conformità passa anche dai materiali di base, come laminati FR4 ad alta Tg o poliimmide per applicazioni flessibili, scelti in funzione delle temperature di esercizio e dei cicli termici previsti. High Tech Elettronica produce e testa i circuiti stampati secondo i requisiti IPC-6012 in classe II e classe III, come riportato nella pagina certificazioni e standard di produzione.
Controlli e test che dimostrano la conformità per la PCB automazione industriale IPC
La sezione metallografica (microsezione) è il controllo distruttivo che permette di misurare lo spessore del rame nei fori, verificare l’allineamento dei layer e individuare vuoti, delaminazioni e microcricche. Si esegue sui coupon di prova realizzati sullo stesso pannello del circuito, così il risultato è rappresentativo del lotto senza sacrificare le schede. A questa si affiancano il test elettrico di continuità e isolamento e l’ispezione ottica automatica (AOI) dei layer, mentre i metodi di prova di riferimento sono raccolti nella IPC-TM-650.
✅ Cosa chiedere insieme alla fornitura
Per i lotti in classe III, richiedi al fornitore il certificato di conformità e il report delle sezioni metallografiche del lotto. High Tech Elettronica dispone di un laboratorio interno per le sezioni metallografiche, che su richiesta vengono allegate al circuito consegnato.
I difetti più insidiosi – delaminazione, vuoti nella metallizzazione, microcricche nel barile del foro – possono superare il collaudo elettrico iniziale e manifestarsi solo dopo ripetuti cicli termici. Per questo, sui circuiti multistrato e HDI destinati a impieghi gravosi, i controlli in produzione contano quanto quelli finali.
- Indicare la classe IPC richiesta (e la specifica di riferimento) nel disegno e nell’ordine
- Richiedere il report delle sezioni metallografiche sui coupon del lotto
- Definire la finitura superficiale in base al tipo di assemblaggio SMT previsto
- Concordare il test elettrico di continuità e isolamento sul 100% delle schede
Criticità applicative nell’automazione industriale
Le schede per l’automazione industriale lavorano spesso in condizioni gravose: escursioni termiche, vibrazioni, polveri e umidità, funzionamento continuo su più turni. In questo contesto contano soprattutto la qualità della metallizzazione dei fori, che subisce le dilatazioni dell’asse Z a ogni ciclo termico, e la gestione delle zone soggette a stress meccanico, ad esempio le aree di piega nei circuiti rigido-flessibili. Scelte di progetto come la riduzione della lunghezza delle piste critiche o l’uso di via-in-pad nei circuiti ad alta velocità vanno definite a monte, già in fase di layout.
⚠️ Finitura scelta solo in base al prezzo
La finitura superficiale incide su saldabilità, planarità e durata a magazzino: l’ENIG offre superfici piane adatte ai componenti a passo fine, l’HAL senza piombo è robusta ed economica ma meno planare, l’OSP ha una conservabilità più limitata. Va scelta in base al tipo di assemblaggio e ai tempi tra produzione e montaggio, oltre che ai requisiti RoHS.
Nei circuiti stampati multistrato con fori ciechi e interrati la complessità produttiva cresce: la metallizzazione deve garantire continuità anche negli strati interni, e la verifica sui coupon diventa l’unico modo per controllarla. È uno dei motivi per cui, su queste tecnologie, il rapporto con il produttore va impostato prima del rilascio dei file Gerber.
Tracciabilità e documentazione per il cliente
La tracciabilità di un PCB è la possibilità di risalire, dal singolo circuito, al lotto di materiale, al ciclo produttivo e agli esiti dei controlli effettuati. Si ottiene con un’identificazione univoca del lotto o del pannello e con l’archiviazione dei report di collaudo, che diventano l’evidenza oggettiva da presentare in fase di qualifica del fornitore o di audit del cliente finale.
💡 Ogni standard ha un ruolo diverso
IPC-2221 riguarda la progettazione, IPC-6012 i requisiti di qualifica e prestazione del circuito rigido, IPC-A-600 i criteri di accettabilità visiva, IPC-TM-650 i metodi di prova. Citare nel capitolato solo «conforme IPC» senza specifica e classe lascia spazio a interpretazioni diverse tra cliente e fornitore.
Anche le modifiche di progetto vanno gestite con una revisione controllata dei file di produzione (Gerber, netlist, stack-up), archiviando ogni versione insieme agli esiti dei controlli. In questo modo è possibile rispondere con precisione alle richieste di verifica sia durante la produzione sia nel post-vendita.
PCB automazione industriale IPC, quando è davvero necessaria
La classe III è la scelta corretta quando un guasto della scheda comporta fermi costosi, rischi per la sicurezza o interventi difficili da eseguire sul campo, ad esempio in quadri di controllo installati in impianti a ciclo continuo. Molte schede industriali vengono invece specificate in classe II, che resta adeguata quando l’affidabilità richiesta è alta ma un’interruzione occasionale è tollerabile. La scelta va fatta dal progettista o dal committente in base all’applicazione: costi e tempi dei controlli aggiuntivi vanno valutati insieme al produttore.
🎯 Punti chiave
- La classe III è definita dai requisiti della IPC-6012; la IPC-A-600 fornisce i criteri visivi di accettabilità
- Rame più spesso nei fori, nessuna rottura dell’anello e meno difetti ammessi: si verifica con le sezioni metallografiche sui coupon
- La classe va indicata esplicitamente nel disegno e nell’ordine, insieme alla specifica di riferimento
- High Tech Elettronica produce e testa PCB secondo IPC-6012 in classe II e III, con sezioni metallografiche allegabili su richiesta
Per un circuito destinato all’automazione industriale, la classe IPC è una decisione di progetto come lo stack-up o la finitura: conviene definirla insieme al produttore, partendo dalle condizioni reali di esercizio. High Tech Elettronica realizza circuiti stampati per diversi settori produttivi, tra cui l’automazione industriale, dai prototipi alle pre-serie fino alle produzioni.
