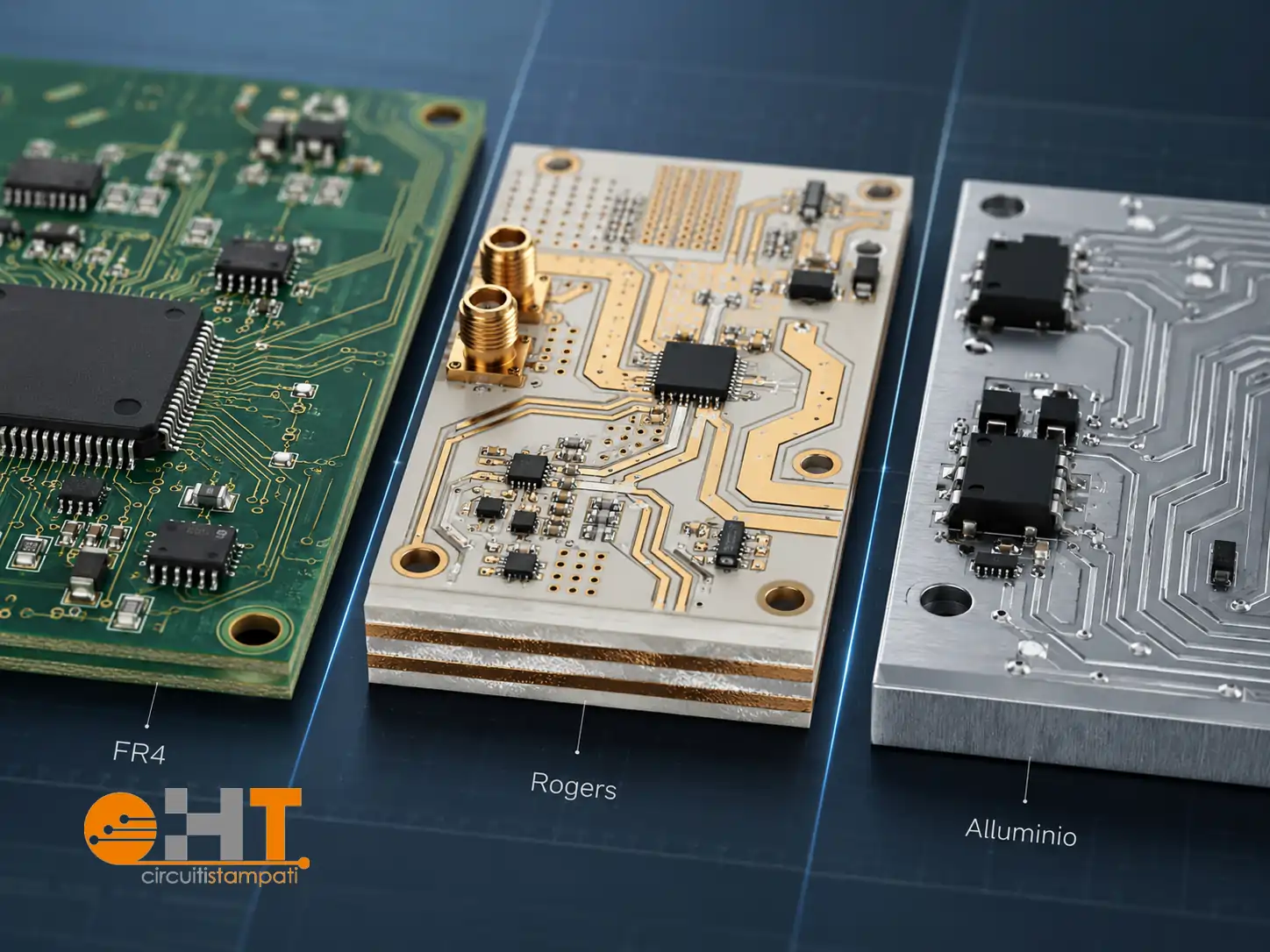

Materiale PCB FR4 Rogers alluminio: la scelta del materiale del PCB è una delle decisioni progettuali più importanti: determina le prestazioni elettriche, la resistenza termica, l’affidabilità nel tempo e il costo di produzione del circuito stampato. FR4, Rogers, alluminio e poliimide non sono intercambiabili — ogni materiale ha un campo di applicazione ottimale. High Tech Elettronica produce PCB con tutti i principali substrati disponibili sul mercato, nel proprio stabilimento di Rivoli (Torino), con certificazione UL e conformità IPC-A-600H.
Perché il materiale del PCB è una scelta critica
Il substrato di un PCB non è un semplice supporto meccanico: è parte integrante del circuito elettrico e influenza direttamente le prestazioni del prodotto finito. I parametri che dipendono dalla scelta del materiale includono:
- Temperatura di transizione vetrosa (Tg) — la temperatura oltre la quale il materiale perde rigidità strutturale; critica per applicazioni ad alta temperatura
- Costante dielettrica (Dk) — determina la velocità di propagazione del segnale; fondamentale per applicazioni RF e ad alta frequenza
- Fattore di dissipazione (Df o loss tangent) — misura le perdite di energia del segnale nel substrato; più basso è, meglio è per segnali ad alta frequenza
- Conducibilità termica — capacità del materiale di dissipare il calore generato dai componenti; essenziale per LED e applicazioni di potenza
- Coefficiente di espansione termica (CTE) — espansione del materiale al variare della temperatura; deve essere compatibile con i componenti montati
Materiale PCB FR4 Rogers alluminio: il materiale standard per la maggior parte dei PCB
FR4 è il materiale più utilizzato nella produzione di circuiti stampati a livello mondiale. Si tratta di un laminato in fibra di vetro epossidica con classificazione di infiammabilità UL 94 V-0. Il nome FR4 (Flame Retardant 4) identifica una classe di materiali con caratteristiche standardizzate, non un singolo prodotto commerciale.
Le varianti principali di FR4 disponibili presso High Tech Elettronica sono:
- FR4 standard — Tg 130–140°C, costo contenuto, adatto per elettronica di consumo e industriale a bassa criticità termica
- FR4 High-Tg — Tg 170–180°C, maggiore stabilità dimensionale ai cicli termici, standard per automotive, medicale e telecomunicazioni
- FR4 Halogen-free — privo di alogeni nei ritardanti di fiamma, richiesto per applicazioni con requisiti ambientali più severi
FR4 è la scelta corretta per la grande maggioranza dei progetti: offre un ottimo equilibrio tra prestazioni, lavorabilità e costo. Diventa inadeguato quando sono richieste frequenze operative superiori a 1–2 GHz, temperature oltre 150°C o dissipazione termica elevata.
Rogers: materiali ad alta frequenza per applicazioni RF e microonde
I materiali Rogers sono laminati ad alte prestazioni sviluppati da Rogers Corporation, caratterizzati da costante dielettrica stabile, loss tangent molto basso e bassa variazione delle proprietà elettriche con la temperatura e la frequenza. Sono il riferimento per le applicazioni RF, microonde e millimetriche.
Le famiglie Rogers più utilizzate nella produzione PCB professionale sono:
- Rogers 4003C / 4350B — i più diffusi per applicazioni da 1 GHz a 30 GHz; Dk stabile, basso Df, buona lavorabilità con processi standard FR4
- Rogers 5880 (PTFE/fibra di vetro) — Dk molto basso (2,20), ideale per applicazioni millimetriche fino a 77 GHz (radar automotive ADAS)
- Rogers 6002 / 6010 — per applicazioni a frequenze molto elevate con requisiti di Dk specifici
I materiali Rogers hanno un costo significativamente superiore all’FR4 e richiedono attenzione nelle fasi di laminazione e foratura. High Tech Elettronica produce PCB in Rogers per applicazioni telecomunicazioni, automotive (radar 77 GHz), difesa e sistemi wireless professionali.
Alluminio (MCPCB): per applicazioni LED e di potenza
I PCB in alluminio — denominati MCPCB (Metal Core PCB) — sono circuiti stampati con un core metallico in alluminio che funge da dissipatore termico. La struttura è composta da uno strato conduttivo in rame, uno strato dielettrico termicamente conduttivo e il core in alluminio.
La conducibilità termica di un MCPCB in alluminio è tipicamente 1–3 W/m·K per lo strato dielettrico, contro i 0,3 W/m·K dell’FR4 standard. Questo rende i PCB in alluminio la scelta obbligata per:
- Illuminazione LED ad alta potenza — automotive, industriale, streetlight, horticulture
- Convertitori di potenza e moduli switching
- Sistemi di controllo motore con componenti ad alta dissipazione
- Amplificatori RF di potenza
High Tech Elettronica produce MCPCB in alluminio con materiali Ventec (VT-4B3, VT-4B5, VT-4B7) e IMS equivalenti, con conducibilità termica fino a 3 W/m·K su specifica.
Poliimide: per applicazioni flex e ad altissima temperatura
Il poliimide è un materiale polimerico con eccezionale stabilità termica (Tg superiore a 250°C) e flessibilità meccanica. È il substrato di riferimento per i PCB flessibili (flex PCB) e rigid-flex, nonché per le applicazioni che operano in ambienti termicamente estremi come il vano motore automotive o i sistemi aerospaziali.
Il costo del poliimide è significativamente superiore all’FR4 e richiede processi produttivi dedicati. Va specificato in fase di preventivo poiché non è intercambiabile con FR4 senza modifiche al processo.
Tabella comparativa: FR4, Rogers, alluminio e poliimide
| Parametro | FR4 std | FR4 High-Tg | Rogers 4350B | Alluminio | Poliimide |
|---|---|---|---|---|---|
| Tg (°C) | 130–140 | 170–180 | 280+ | — | 250+ |
| Dk (a 1 GHz) | 4,2–4,8 | 4,0–4,5 | 3,48 | — | 3,4–3,5 |
| Loss tangent | 0,02 | 0,02 | 0,0037 | — | 0,002–0,003 |
| Conducibilità termica | 0,3 W/m·K | 0,3 W/m·K | 0,69 W/m·K | 1–3 W/m·K | 0,2 W/m·K |
| Flessibilità | No | No | No | No | Sì |
| Costo relativo | Basso | Medio | Alto | Medio | Alto |
| Applicazione tipica | Industriale, consumer | Automotive, medicale | RF, radar, 5G | LED, potenza | Flex, aerospazio |
