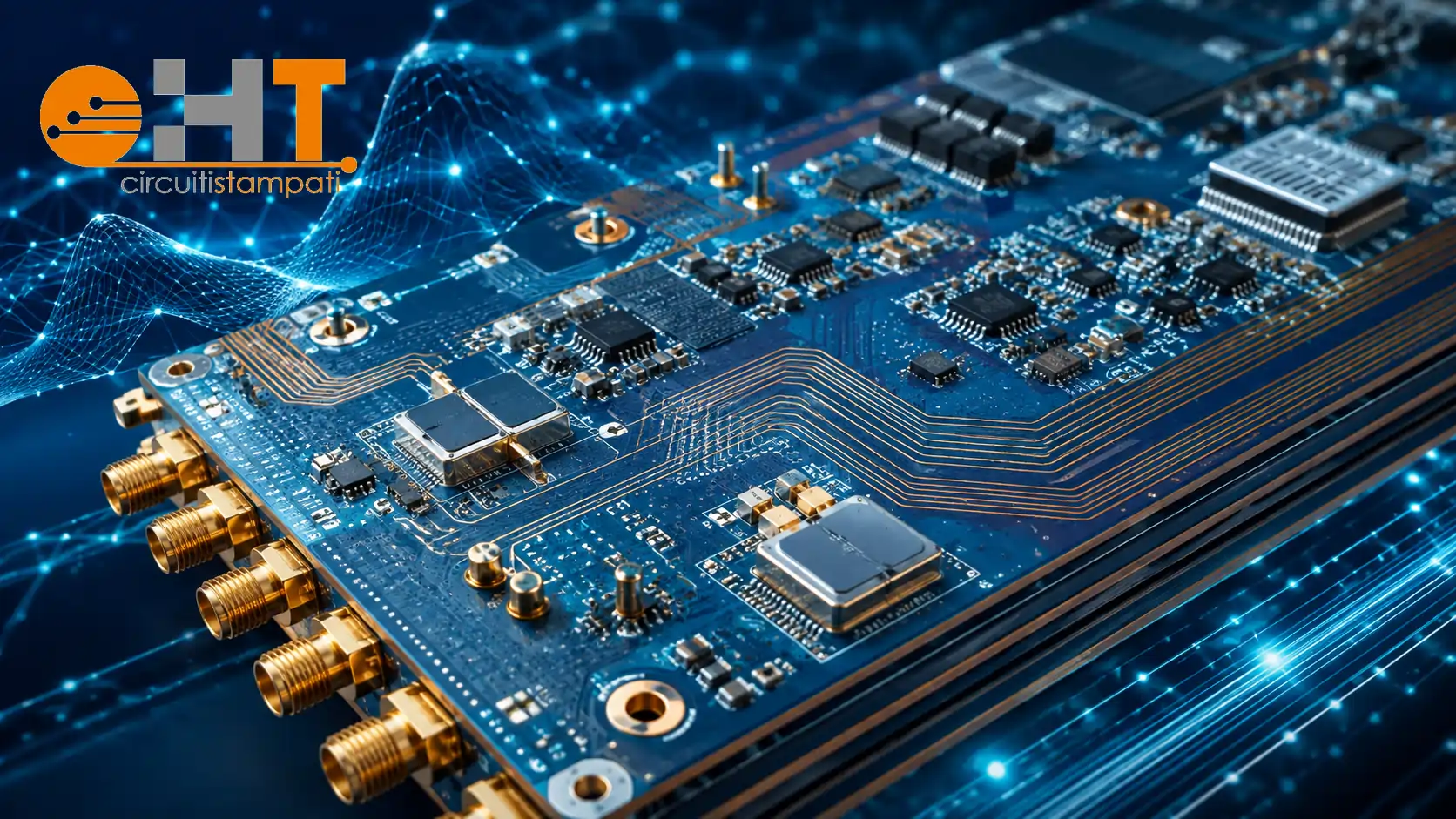

PCB telecomunicazioni alta frequenza: sono circuiti stampati progettati per operare a frequenze elevate — da pochi GHz fino alle bande millimetriche — dove le proprietà dielettriche del substrato, la precisione dell’impedenza controllata e la qualità della metallizzazione determinano direttamente le prestazioni del sistema. High Tech Elettronica produce PCB per telecomunicazioni nel proprio stabilimento di Rivoli (Torino), con materiali Rogers e substrati ad alta frequenza, certificazione UL e conformità IPC-A-600H.
Cos’è e perché richiede materiali speciali
Un PCB per telecomunicazioni è un circuito stampato destinato a sistemi che trasmettono, ricevono o elaborano segnali ad alta frequenza: stazioni base 5G, antenne, amplificatori a microonde, filtri RF, moduli radar, sistemi satellite e apparati di rete. A queste frequenze, le proprietà del substrato influenzano direttamente l’integrità del segnale in modi che non esistono nei circuiti a bassa frequenza.
I fenomeni critici che emergono ad alta frequenza sono:
- Perdite dielettriche — il segnale perde energia nel substrato in proporzione alla frequenza e al loss tangent del materiale; con FR4 standard queste perdite diventano inaccettabili sopra 1–2 GHz
- Variazione della costante dielettrica (Dk) — se Dk varia con la frequenza o la temperatura, la velocità di propagazione del segnale cambia in modo imprevedibile, degradando le prestazioni
- Riflessioni e disadattamento di impedenza — discontinuità nell’impedenza caratteristica delle linee di trasmissione causano riflessioni che degradano il segnale e riducono l’efficienza del sistema
- Interferenze elettromagnetiche (EMI) — la gestione dei piani di massa e la schermatura diventano critiche per evitare interferenze tra sezioni del circuito
Materiali ad alta frequenza per telecomunicazioni
La scelta del substrato è il primo parametro progettuale per un PCB di telecomunicazioni. I materiali ad alta frequenza più utilizzati sono:
Rogers 4003C e Rogers 4350B
Sono i materiali Rogers più diffusi per applicazioni da 1 GHz a 30 GHz. Il Rogers 4350B ha Dk = 3,48 (±0,05) e loss tangent = 0,0037 a 10 GHz — valori significativamente migliori dell’FR4. La lavorabilità con processi standard FR4 li rende compatibili con le linee produttive di molti produttori, inclusa High Tech Elettronica.
Rogers 5880 (PTFE/fibra di vetro)
Con Dk = 2,20 e loss tangent = 0,0009, il Rogers 5880 è il materiale di riferimento per applicazioni millimetriche fino a 77 GHz e oltre. È utilizzato nei radar automotive ADAS, nei sistemi satellite in banda Ka e nelle apparecchiature di test a microonde. Richiede processi produttivi dedicati per la foratura e la metallizzazione.
Isola Astra MT77 e materiali equivalenti
Alternativa ai materiali Rogers per applicazioni millimetriche, con Dk = 3,00 e loss tangent molto basso. Utilizzato in applicazioni 5G mmWave, imaging radar e sistemi di comunicazione satellitare.
FR4 High-Tg con impedenza controllata
Per applicazioni fino a 1–2 GHz, FR4 High-Tg con impedenza controllata rimane una scelta valida e significativamente più economica dei materiali Rogers. È utilizzato in apparati di rete, switch, router e sistemi di telecomunicazioni a frequenza non critica.
Impedenza controllata nei PCB per telecomunicazioni
L’impedenza controllata è il requisito produttivo che garantisce che le linee di trasmissione del PCB abbiano l’impedenza caratteristica specificata dal progettista — tipicamente 50 Ω per applicazioni RF o 100 Ω differenziale per interfacce digitali ad alta velocità. Una deviazione dall’impedenza target causa riflessioni del segnale e degrada le prestazioni del sistema.
I parametri che determinano l’impedenza di una linea di trasmissione su PCB sono:
- Larghezza della traccia — definita dal progettista, realizzata con precisione dal produttore
- Spessore del rame — influenza la larghezza effettiva della traccia dopo l’incisione chimica
- Spessore del dielettrico — distanza tra la traccia e il piano di riferimento (massa o alimentazione)
- Costante dielettrica del substrato (Dk) — valore nominale e variazione con la frequenza
High Tech Elettronica produce PCB con impedenza controllata con tolleranza standard ±10% e ±5% su richiesta. La verifica dell’impedenza viene eseguita con TDR (Time Domain Reflectometry) su coupon di test dedicati, con report allegato all’ordine.
Applicazioni PCB telecomunicazioni: dalla rete 5G ai sistemi satellite
| Applicazione | Frequenza operativa | Materiale consigliato | Impedenza target |
|---|---|---|---|
| Stazioni base 5G sub-6GHz | 3,5 – 6 GHz | Rogers 4350B | 50 Ω |
| 5G mmWave | 24 – 40 GHz | Rogers 5880 / Astra MT77 | 50 Ω |
| Radar automotive ADAS | 77 GHz | Rogers 5880 | 50 Ω |
| Comunicazioni satellite | 10 – 40 GHz (Ku/Ka) | Rogers 5880 / 6002 | 50 Ω |
| Apparati di rete (switch/router) | fino a 2 GHz | FR4 High-Tg | 50 / 100 Ω diff. |
| Amplificatori RF di potenza | 1 – 18 GHz | Rogers 4350B / 5880 | 50 Ω |
PCB ibridi: Rogers e FR4 nello stesso stack-up
Per ridurre i costi mantenendo le prestazioni RF dove necessario, è possibile realizzare PCB multilayer ibridi con strati in Rogers per le sezioni ad alta frequenza e strati in FR4 per le sezioni digitali e di alimentazione. Questa soluzione richiede competenza specifica nella gestione della laminazione di materiali con coefficienti di espansione termica diversi.
High Tech Elettronica produce PCB ibridi Rogers/FR4 su specifiche del cliente, con stack-up personalizzati e verifica dell’impedenza su tutti gli strati critici. La progettazione dello stack-up ibrido richiede una revisione tecnica preventiva per garantire la compatibilità dei materiali e la producibilità del design.
