Ridurre i rischi e i tempi nella supply chain PCB approvvigionamento è possibile solo monitorando in tempo reale la disponibilità delle materie prime e dei componenti critici. Dal 2022, le variabili geopolitiche e i blocchi logistici hanno aumentato in media del 38% i tempi di attesa per i substrati FR4 ad alto Tg e i materiali speciali per HDI. In questo articolo analizziamo azioni puntuali per rafforzare il controllo sulla catena di fornitura dei circuiti stampati – dal monitoraggio dei fornitori all’ottimizzazione delle scorte – con esempi e strumenti per ridurre concretamente rischi e ritardi.
Monitoraggio proattivo della supply chain PCB approvvigionamento
Mantenere una visibilità completa sulle fasi di approvvigionamento dei PCB multilayer e HDI permette di anticipare criticità prima che si traducano in fermi produzione. Oggi le piattaforme di tracciamento come SupplyFrame e SiliconExpert offrono dashboard aggiornate per ogni riferimento, segnalando variazioni di lead time e disponibilità. In caso di materiali come i laminati Rogers o i pre-preg ad alta frequenza, il monitoraggio dei fornitori secondari riduce il rischio di colli di bottiglia. Un aggiornamento settimanale dei dati di magazzino e delle tempistiche di transito assicura scelte tempestive sul rimpiazzo dei materiali o il cambio di fornitore. Per approfondire le strategie di gestione avanzata nel settore elettronico, puoi consultare la pagina principale dedicata all’innovazione tecnologica.
💡 Lead time: variazioni reali 2022-2023
Secondo IPC Market Research, le consegne di laminati FR4 standard sono passate da 3 a 5 settimane, mentre per i semilavorati di tipo HDI il lead time medio ha superato le 7 settimane tra 2022 e 2023. Per dati aggiornati sulle tendenze del settore, consulta il sito ufficiale IPC.
Gestione intelligente delle scorte: buffer e safety stock specifico
Per ridurre i rischi di shortage nella catena di approvvigionamento dei PCB, la definizione di un buffer stock mirato sui materiali a rischio consente di assorbire picchi di domanda imprevisti. Questa soluzione è particolarmente efficace per i circuiti stampati destinati al medicale, dove i piani di produzione sono soggetti a rapidi incrementi. Attraverso software come Netstock o SAP IBP, è possibile calcolare il safety stock ottimale sulla base della variabilità storica dei consumi, prevenendo sia overstock sia mancanza di materiali nei momenti critici. L’automazione degli ordini di reintegro, impostando alert su soglie minime, riduce al minimo il tempo di intervento umano.
✅ Calcola il buffer stock su base reale
Analizza i dati di consumo degli ultimi 18 mesi con Excel o Power BI. Identifica i materiali con lead time superiore a 5 settimane e imposta per questi un buffer stock pari al 150% del consumo medio mensile. In questo modo puoi coprire picchi improvvisi senza immobilizzare capitale.
Selezione e validazione multipla dei fornitori di materie prime
Affidarsi a un singolo fornitore per prepreg, laminati o rame elettrodeposto espone a interruzioni in caso di shortage improvviso. La validazione di almeno due fonti per ogni materiale critico, con audit periodici e campionature di produzione, permette di alternare in modo flessibile le forniture. Per esempio, alternare fornitori per substrati speciali (ad esempio ITEQ e Panasonic per i PCB automotive o telecomunicazioni) consente di non interrompere la produzione anche in caso di ritardi doganali. In fase di approvvigionamento, la verifica della documentazione RoHS e delle specifiche IPC-4101 su ogni lotto ricevuto garantisce la compatibilità con le certificazioni di settore.
Richiedi datasheet e certificati di ogni batch spedito per tracciabilità completa
Pianifica audit ogni 12 mesi presso ogni fornitore chiave
Prepara procedure rapide di qualifica per materiali alternativi già testati in laboratorio
⚠️ Errore: validare solo la scheda tecnica
Molti si limitano a verificare il datasheet del materiale, senza test di compatibilità sul processo reale di fabbricazione. Questa trascuratezza può causare difettosità (delaminazione, warpage) in fase di produzione, con scarti superiori al 7%. Invece, esegui sempre una produzione pilota con ogni materiale alternativo. Per le linee guida ufficiali sulla conformità RoHS, puoi fare riferimento alla documentazione della Commissione Europea.
Pianificazione dinamica degli ordini: forecast e simulazione scenari
Un forecast statico espone a surplus o carenze nei periodi di variabilità della domanda. Implementare la pianificazione dinamica degli ordini, integrando forecast rolling (ad esempio a 13 settimane) e simulazione scenari, consente di rispondere rapidamente a oscillazioni del mercato dei PCB professionali. Utilizzando strumenti come Anaplan o SAP Advanced Planning, è possibile simulare l’impatto di ritardi di fornitura o di incremento ordini sulle scorte di materiali, ottimizzando la programmazione delle commesse clienti e il rifornimento di materiali HDI o flex-rigid. Questo approccio riduce le emergenze e permette di negoziare condizioni migliori con i fornitori.
💡 Simulazione scenari: esempio pratico
Una simulazione rolling con incremento ordini del 30% sulle baseboard automotive ha evidenziato la necessità di raddoppiare il buffer su prepreg BT e rame 18µm, evitando così due settimane di fermo impianto durante un picco di domanda.
Tracciamento digitale per la supply chain PCB approvvigionamento
La digitalizzazione della catena di approvvigionamento dei PCB permette di individuare colli di bottiglia e ritardi in tempo reale. Sistemi ERP verticali per l’elettronica (come ProAlpha o Epicor) integrano moduli di tracciamento della supply chain, fornendo alert automatici su ritardi, anomalie di trasporto e incongruenze di magazzino. La generazione automatica di report di avanzamento, integrata con dati dal trasporto e dalla produzione, consente ai responsabili di supply chain di intervenire tempestivamente, riassegnando priorità alle commesse urgenti o ricercando fornitori alternativi tramite piattaforme digitali.
✅ Implementa un sistema di alert per ritardi
Configura notifiche automatiche via email o SMS per ogni ritardo superiore a 24 ore sulla delivery di materiali critici. Strumenti consigliati: moduli di workflow in ProAlpha o Epicor. Risultato: risposta operativa più rapida e riduzione del 20% nei tempi di risoluzione delle anomalie logistiche.
🎯 Punti chiave
Monitoraggio settimanale lead time e scorte con dashboard digitali
Buffer stock mirato per materiali con lead time superiore a 5 settimane
Validazione plurima dei fornitori per ogni materia prima critica
Un controllo puntuale sulla supply chain PCB approvvigionamento si ottiene solo integrando digitalizzazione, pianificazione avanzata e backup di fornitori testati. Così è possibile garantire la continuità di produzione anche in presenza di shock di mercato, mantenendo la qualità e la tracciabilità dei circuiti stampati per settori industriali, automotive, medicali e telecomunicazioni.
Hai un progetto PCB da realizzare?
Inviaci i tuoi file Gerber e ricevi un preventivo dettagliato in tempi rapidi. Campionature, pre-serie e produzioni con certificazioni UL e standard IPC A 600 H.
Quali strumenti digitali sono consigliati per monitorare la supply chain PCB approvvigionamento in tempo reale?
Per monitorare efficacemente la supply chain PCB approvvigionamento, si consigliano piattaforme come SupplyFrame e SiliconExpert. Questi strumenti offrono dashboard aggiornate che segnalano variazioni di disponibilità e lead time dei materiali, aiutando a prevenire ritardi e gestire i rischi legati all’approvvigionamento di circuiti stampati professionali.
Come si può ottimizzare la gestione delle scorte per ridurre i tempi di approvvigionamento dei PCB?
L’ottimizzazione delle scorte si basa sull’adozione di buffer stock e safety stock specifici per materiali critici come FR4 ad alto Tg e laminati speciali. Una revisione settimanale dei livelli di magazzino e delle tempistiche di transito consente risposte rapide a eventuali carenze, riducendo i rischi di fermo produzione.
Perché è importante validare più fornitori nella supply chain dei PCB per applicazioni industriali e automotive?
Avere fornitori multipli validati per le materie prime critiche diversifica il rischio e permette di reagire prontamente a imprevisti nella supply chain. Questo approccio è fondamentale per settori esigenti come industriale, automotive e medicale, dove la continuità dell’approvvigionamento è essenziale per rispettare tempi di consegna e standard qualitativi.
Il test elettrico PCB flying probe intercetta oltre il 97% dei guasti nei circuiti stampati multilayer di fascia industriale, con una copertura dei difetti superiore rispetto ai test ottici. Dal 2022, l’incremento della densità dei componenti e la diffusione delle tecnologie HDI impongono test più selettivi e adattivi per evitare costosi richiami di prodotto nell’automotive e nel medicale. In questo articolo scoprirai come funzionano i test flying probe, bed of nails e le sezioni metallografiche: pro, limiti, strumenti specifici e applicazioni pratiche nei PCB complessi.
Come funziona il test elettrico PCB flying probe
Il test elettrico PCB flying probe impiega sonde mobili computerizzate che toccano i punti di test programmati per verificare la continuità e rilevare cortocircuiti su ogni rete del circuito stampato. La macchina utilizza coordinate XY ottimizzate dal CAD, senza bisogno di creare maschere fisiche. Le sonde possono accedere a piazzole complesse, tipiche dei circuiti HDI, e rilevare difetti come aperture, short e connessioni parziali già dalla pre-serie.
💡 Prestazioni flying probe su PCB HDI
Nei PCB con passo inferiore a 0,4 mm, il test flying probe copre oltre il 99,5% delle reti accessibili senza contatto fisico permanente, abbattendo il rischio di danni ai pad rispetto ai test tradizionali.
Un ciclo di test flying probe su una scheda multilayer tipica (con 8 layer e 1500 reti) richiede tra 12 e 20 minuti, ma consente la programmazione di test custom e l’analisi di parametri elettrici come la resistenza di isolamento anche su reti non standard. Per approfondire le tecnologie elettroniche avanzate, puoi visitare la pagina principale dedicata all’innovazione elettronica.
Bed of nails: produttività e limiti nei lotti medio-grandi
Il sistema bed of nails utilizza una fixture personalizzata composta da centinaia o migliaia di puntali a molla (“chiodi”) fissi, allineati ai punti di test del PCB. Una volta posizionata la scheda, tutti i collegamenti vengono testati simultaneamente, riducendo il tempo ciclo a 30-60 secondi per PCB. Questo metodo è ideale per produzioni industriali sopra le 500 unità, dove il costo dell’attrezzaggio è ammortizzabile sul volume.
✅ Ottimizza la fixture per PCB custom
Richiedi la produzione di fixture a doppia densità per PCB misti (componenti SMD e THT), specificando le aree ad alta criticità. Strumento consigliato: Adapt Test Fixtures di Digitaltest. Il tempo di setup si dimezza e la copertura difetti migliora del 20%.
Il bed of nails garantisce ripetibilità e rapidità, ma richiede spazio libero intorno ai test point: nei PCB HDI o rigid-flex, la riduzione della superficie accessibile rende spesso preferibile il test elettrico PCB flying probe nella fase di prototipazione o per lotti sotto le 300 unità. Per conoscere le basi normative dei test elettronici, consulta la documentazione ufficiale W3C.
Sezioni metallografiche: controllo qualità oltre il test elettrico
La sezione metallografica consiste nel prelevare una porzione del PCB, inglobarla in resina, tagliarla e analizzarne le superfici al microscopio. Questo processo permette di verificare lo spessore della metallizzazione dei fori, la presenza di microcricche e la qualità dell’adesione rame-prepreg, parametri critici in settori come medicale e aerospace. Le sezioni metallografiche non individuano cortocircuiti o aperture elettriche, ma evidenziano difetti strutturali impossibili da rilevare con il solo test elettrico PCB flying probe.
💡 Criteri IPC per metallizzazione fori
Secondo IPC-6012, la metallizzazione dei fori passanti deve superare i 20 μm nei PCB automotive e medicali. La sezione metallografica misura questa caratteristica con una tolleranza di 1 μm, identificando difetti prima che il PCB venga assemblato.
La preparazione delle sezioni richiede circa 3 ore per campione, ma fornisce dati oggettivi sulla conformità agli standard, documentando la qualità interna anche per audit e tracciabilità sul lungo termine.
Quando scegliere flying probe, bed of nails o sezioni metallografiche?
La scelta tra test elettrico PCB flying probe, bed of nails e sezioni metallografiche dipende da parametri concreti: quantità di PCB, densità delle reti, accessibilità dei punti test e specifiche cliente. Per prototipi, PCB HDI, flex e rigid-flex con oltre 1200 reti, il flying probe consente test senza fixture e verifica custom. Per serie oltre 500 pezzi di PCB tradizionali THT, il bed of nails riduce drasticamente i costi per unità. Le sezioni metallografiche si applicano a campioni di processo o su richiesta cliente, soprattutto in ambito medicale e automotive.
Progetta i test point già in fase di layout per massimizzare la copertura flying probe
Valuta la fixture solo se la produzione supera le 500 unità
Richiedi sezioni metallografiche su fori critici per validare la metallizzazione
⚠️ Limite dei test tradizionali su PCB HDI
Molti utilizzano ancora bed of nails su PCB con pitch inferiore a 0,4mm: i puntali possono danneggiare i pad o non raggiungere le micro-vie. In questi casi, il test flying probe offre maggiore sicurezza senza rischio di deformazione delle piazzole.
Nei settori medicale e automotive la tracciabilità dei test è spesso richiesta: il flying probe registra automaticamente i risultati di ogni PCB, mentre i sistemi bed of nails necessitano di software esterni per la gestione dati.
Parametri tecnici e strumenti per il test elettrico PCB flying probe
Le macchine flying probe più avanzate dispongono di 4-8 sonde indipendenti, misurano l’isolamento fino a 500 MΩ e la resistenza di continuità con sensibilità sotto 1 Ω. La programmazione avviene caricando il file CAD (IPC-2581, ODB++) e consente test selettivi su reti critiche. Sistemi come Seica Pilot V8 o Takaya APT-1400F sono in grado di gestire PCB fino a 600×500 mm, con ciclo di test completamente automatizzato e archiviazione in cloud dei report.
💡 Tempi di setup flying probe vs bed of nails
Il setup di un flying probe richiede circa 15-30 minuti per la generazione del programma da file CAD. La realizzazione di una fixture bed of nails richiede 3-5 giorni lavorativi: il vantaggio diventa evidente solo per grandi volumi.
Il database di risultati flying probe, esportabile in CSV o PDF, permette di identificare trend di guasto e mettere sotto controllo la qualità di produzioni ripetitive, riducendo il rischio di difetti ricorrenti in serie successive. Per ulteriori dettagli sulle specifiche dei test, puoi consultare la sezione provvedimenti dell’AGCOM.
🎯 Punti chiave
Il test elettrico PCB flying probe offre flessibilità, copertura superiore e tempi di setup minimi su PCB complessi, prototipi e produzioni medio-piccole.
Il bed of nails resta la scelta più efficiente per serie elevate e layout tradizionali con ampi test point accessibili.
Le sezioni metallografiche documentano la qualità interna dei fori e degli strati, completando il controllo qualità elettrico.
Applicazioni pratiche nei settori industriali
Nei PCB per telecomunicazioni, la verifica dell’isolamento tra micro-vie tramite flying probe ha evitato più del 90% dei richiami per micro-short rilevati solo in fase di collaudo finale. In ambito medicale, la combinazione flying probe e sezione metallografica garantisce la conformità agli standard EN ISO 13485 e IPC Class 3. L’automotive utilizza flying probe per tutti i prototipi e bed of nails sulle serie di ECU, dove la ripetibilità del test è essenziale per mantenere lo scarto sotto 50 PPM (parti per milione).
✅ Integra test flying probe e audit metallografici
Programma ogni 10.000 pezzi un audit con sezione metallografica sui PCB HDI testati con flying probe. Strumento consigliato: MicroVu Vision System. Risultato atteso: zero reclami per guasti interni nascosti non rilevati dal test elettrico.
Nei PCB rigidi-flex destinati al settore ferroviario, il flying probe è l’unico metodo in grado di testare le reti sulle sezioni flessibili senza rischio di danneggiamento meccanico, offrendo report digitali personalizzati per ciascun lotto prodotto.
Hai un progetto PCB da realizzare?
Inviaci i tuoi file Gerber e ricevi un preventivo dettagliato in tempi rapidi. Campionature, pre-serie e produzioni con certificazioni UL e standard IPC A 600 H.
Quali sono i principali vantaggi del test elettrico PCB flying probe rispetto al bed of nails nei circuiti multilayer complessi?
Il test elettrico PCB flying probe permette di testare reti molto fitte e complesse senza bisogno di maschere fisiche, adattandosi rapidamente a design HDI e prototipi. Riduce il rischio di danneggiare i pad e consente una copertura superiore dei difetti, ideale per produzioni flessibili e piccoli lotti.
In quali casi è consigliabile preferire il flying probe invece delle sezioni metallografiche per il controllo qualità dei PCB?
Il flying probe è preferibile quando si desidera una verifica rapida e non distruttiva della continuità e degli short su tutte le reti accessibili, soprattutto su PCB multilayer e HDI. Le sezioni metallografiche sono invece utili per analisi approfondite su difetti interni o problemi di metallizzazione.

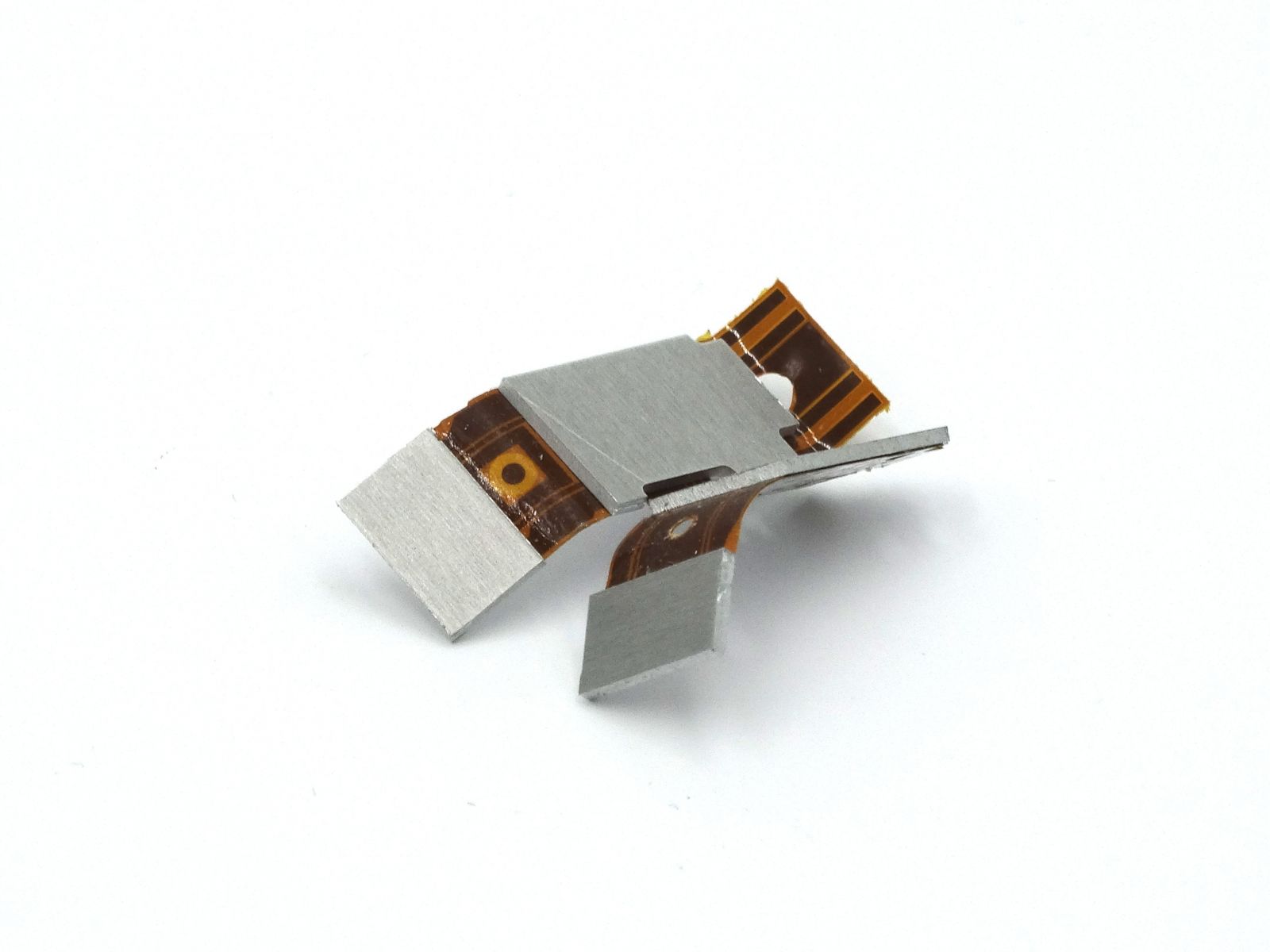

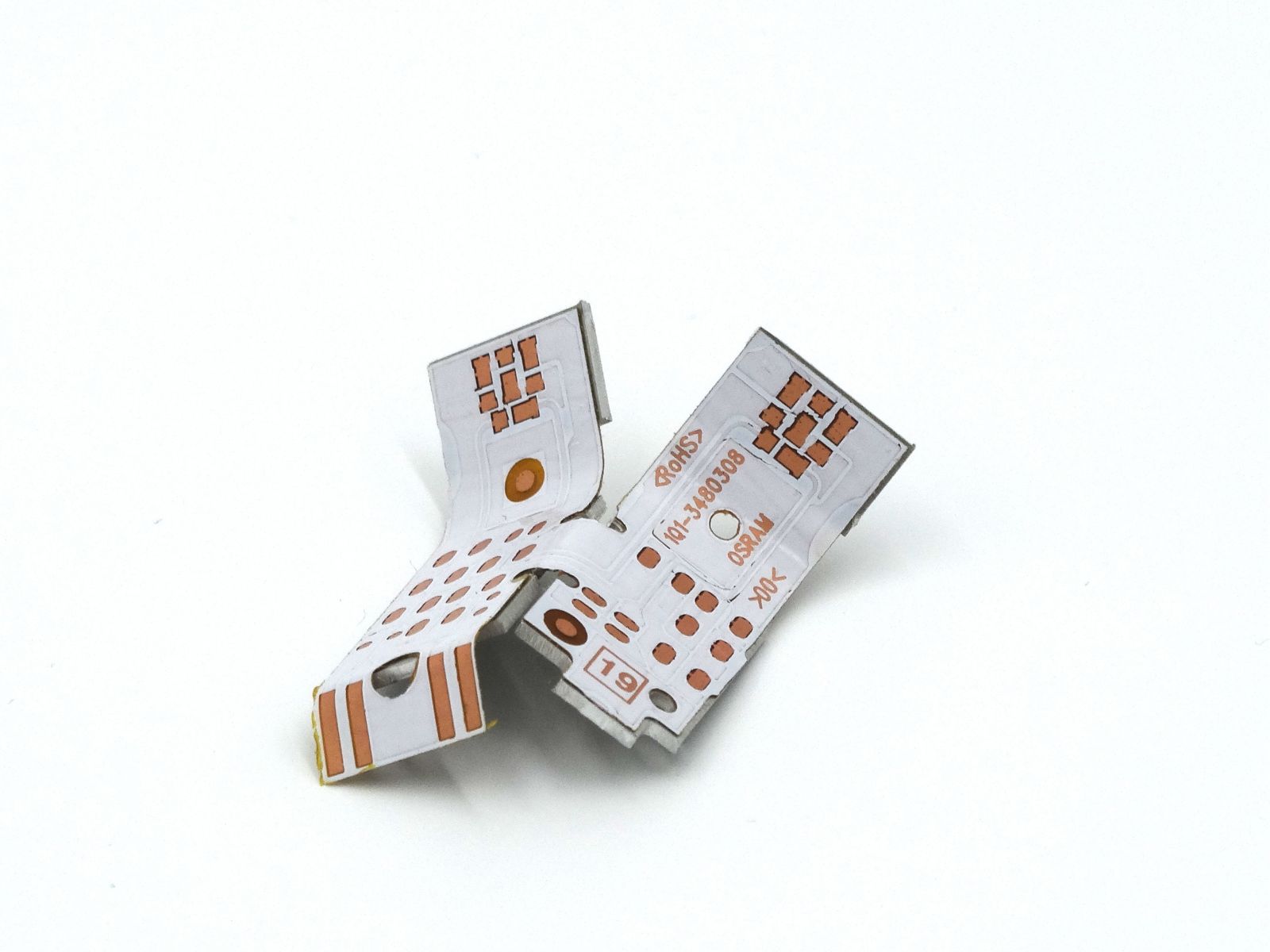

Il test elettrico PCB flying probe è adatto anche per i PCB rigid-flex utilizzati in ambito medicale e automotive?
Sì, il test elettrico PCB flying probe è particolarmente indicato per i PCB rigid-flex grazie alla sua flessibilità nel raggiungere punti di test complessi e alla capacità di adattarsi a geometrie non standard. È una soluzione affidabile per settori critici come medicale e automotive, dove la qualità è essenziale.
La differenza tra PCB prototipo e produzione di serie non riguarda solo la quantità: cambiano il processo produttivo, la panelizzazione, i costi di setup, i tempi di consegna e il livello di documentazione richiesta. Capire queste differenze prima di richiedere un preventivo consente di ottimizzare tempi e budget in ogni fase del progetto. High Tech Elettronica produce sia prototipi in campionatura rapida 24-48 ore sia produzioni di serie nel proprio stabilimento di Rivoli (Torino), con certificazione UL e conformità IPC-A-600H.
Cos’è un PCB prototipo serie produzione e quando si usa
Un PCB prototipo è un circuito stampato prodotto in quantità molto ridotte — tipicamente da 1 a 10 pezzi — per verificare la correttezza del design prima di procedere alla produzione di serie. Il prototipo serve a validare il layout, individuare errori di progettazione, testare le prestazioni elettriche e verificare la compatibilità meccanica con il prodotto finale.
La fase di prototipazione è critica per il time-to-market: ogni ciclo di revisione del design richiede un nuovo prototipo, quindi la velocità di consegna è spesso prioritaria rispetto al costo unitario. High Tech Elettronica offre campionatura rapida in 24-48 ore per prototipi standard, con gli stessi materiali e processi della produzione di serie.
Differenze di processo tra prototipo e serie
Le differenze produttive tra prototipo e serie riguardano principalmente panelizzazione, setup attrezzature e gestione del processo:
Parametro
PCB Prototipo
Produzione di Serie
Quantità
1–10 pezzi
50–10.000+ pezzi
Lead time
24-48 ore (express)
5–15 giorni lavorativi
Costo unitario
Alto (setup non ammortizzato)
Basso (setup distribuito)
Panelizzazione
Condivisa con altri design
Dedicata al singolo design
Setup attrezzature
NRE incluso nel prezzo
NRE una tantum separato
Test elettrico
Flying probe (no fixture)
Bed of nails (fixture dedicata)
Documentazione
Standard
Completa con certificati di lotto
Priorità principale
Velocità di consegna
Costo unitario e consistenza
NRE cost: cos’è e come incide sul budget del PCB prototipo serie produzione
L’NRE (Non-Recurring Engineering) cost è il costo di setup una tantum che il produttore sostiene per preparare la produzione di un nuovo design: generazione dei file di produzione, programmazione delle macchine CNC, creazione delle fotomascheri e setup della panelizzazione dedicata. Questo costo si paga una sola volta e non si ripete agli ordini successivi dello stesso design.
Nel prototipo, l’NRE è tipicamente incluso nel prezzo unitario elevato. Nella produzione di serie, l’NRE viene addebitato separatamente come voce fissa e il costo unitario del PCB scende significativamente. Capire questa struttura di costo è fondamentale per confrontare correttamente i preventivi di fornitori diversi.
High Tech Elettronica applica l’NRE in modo trasparente: il preventivo indica sempre separatamente il costo di setup e il costo unitario del PCB, con la scala prezzi per quantità crescenti.

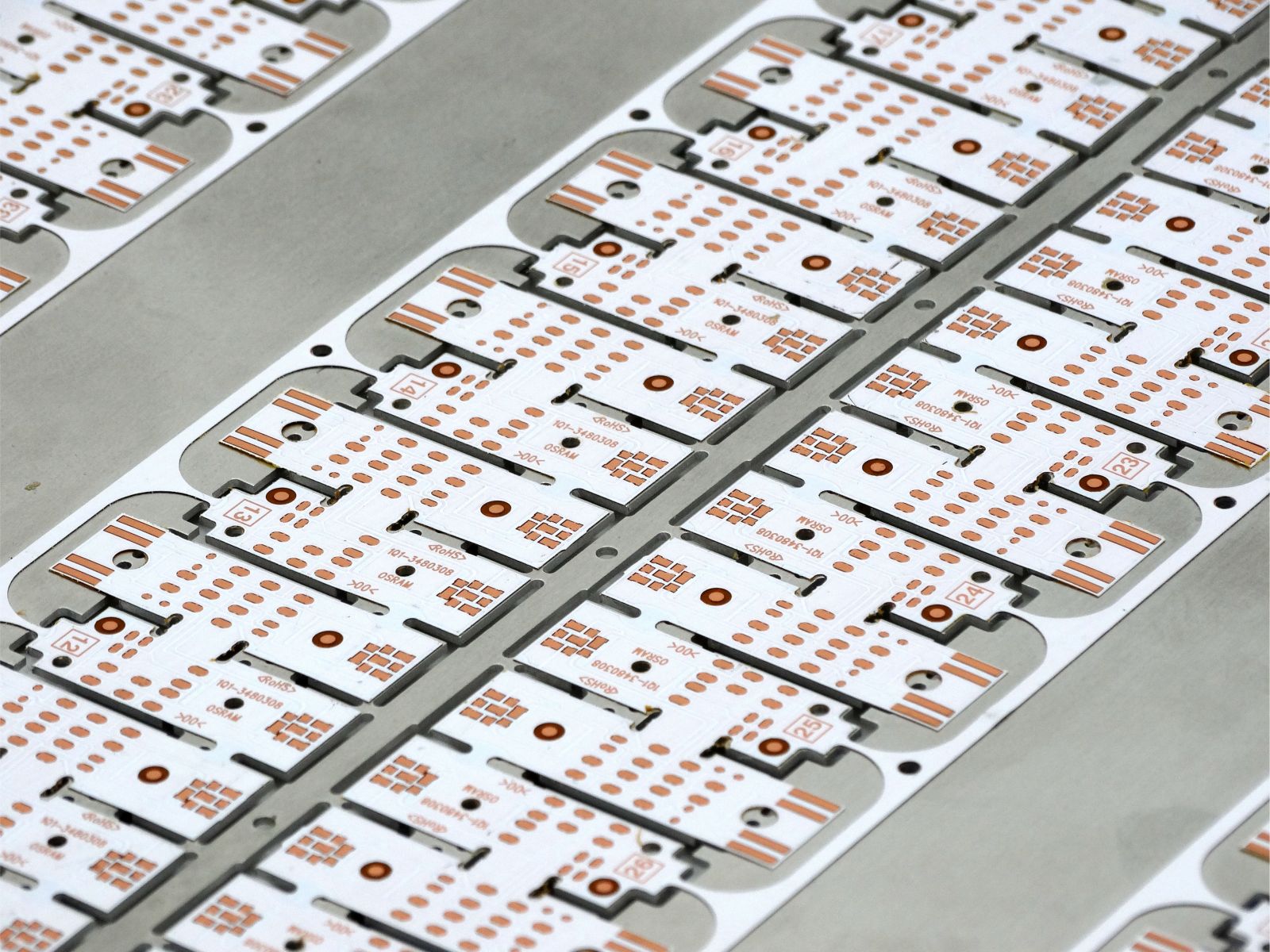

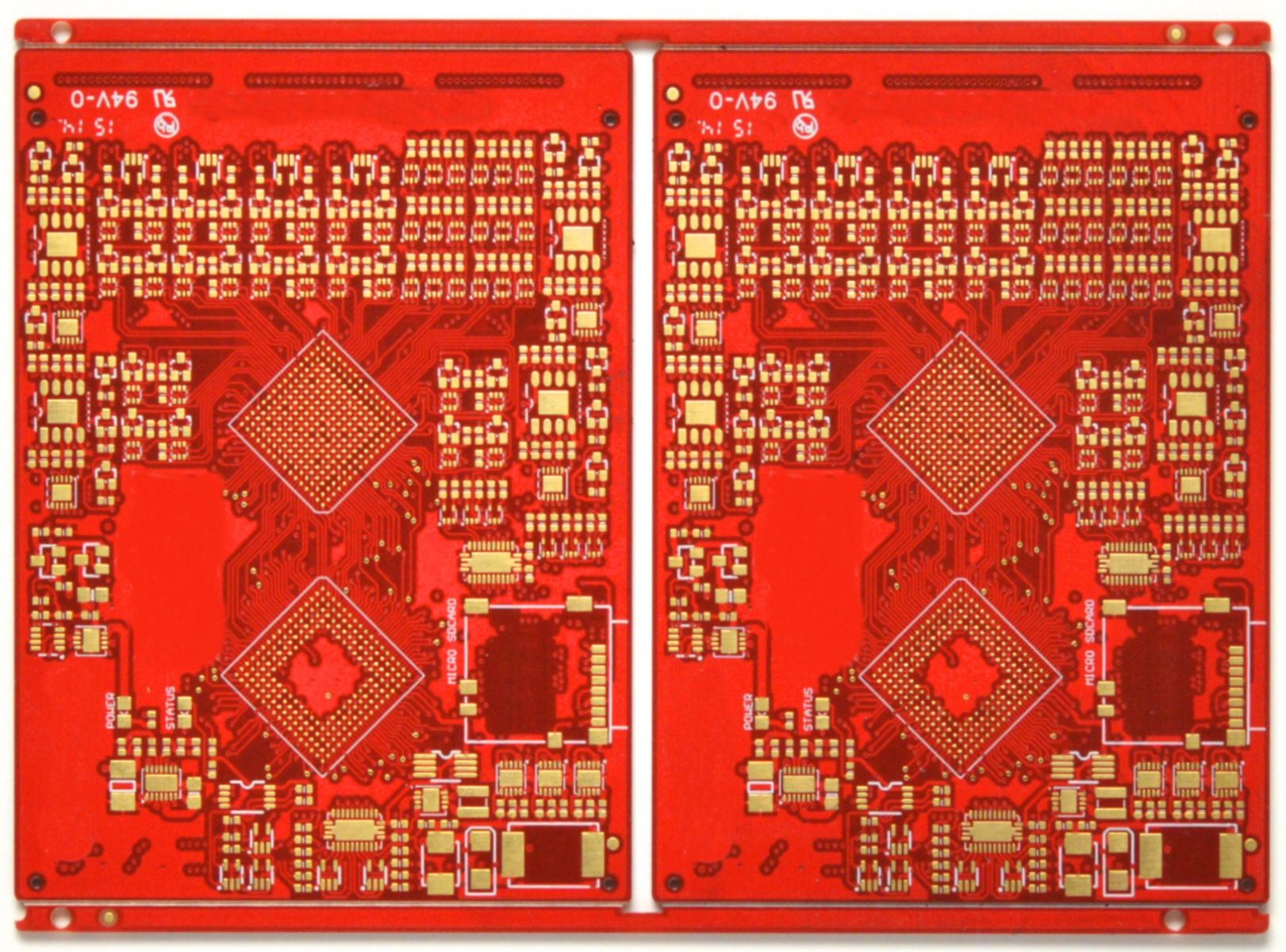

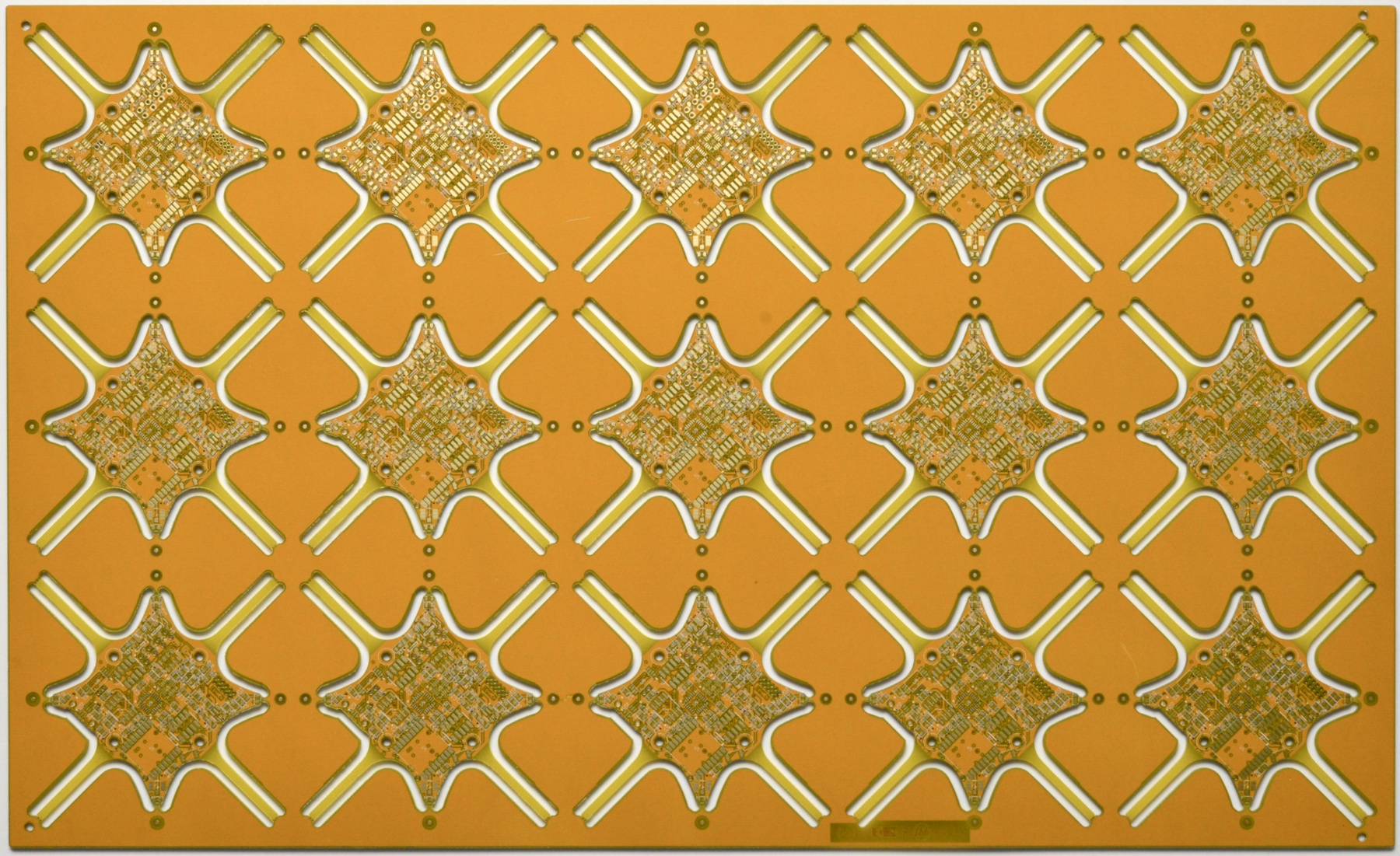

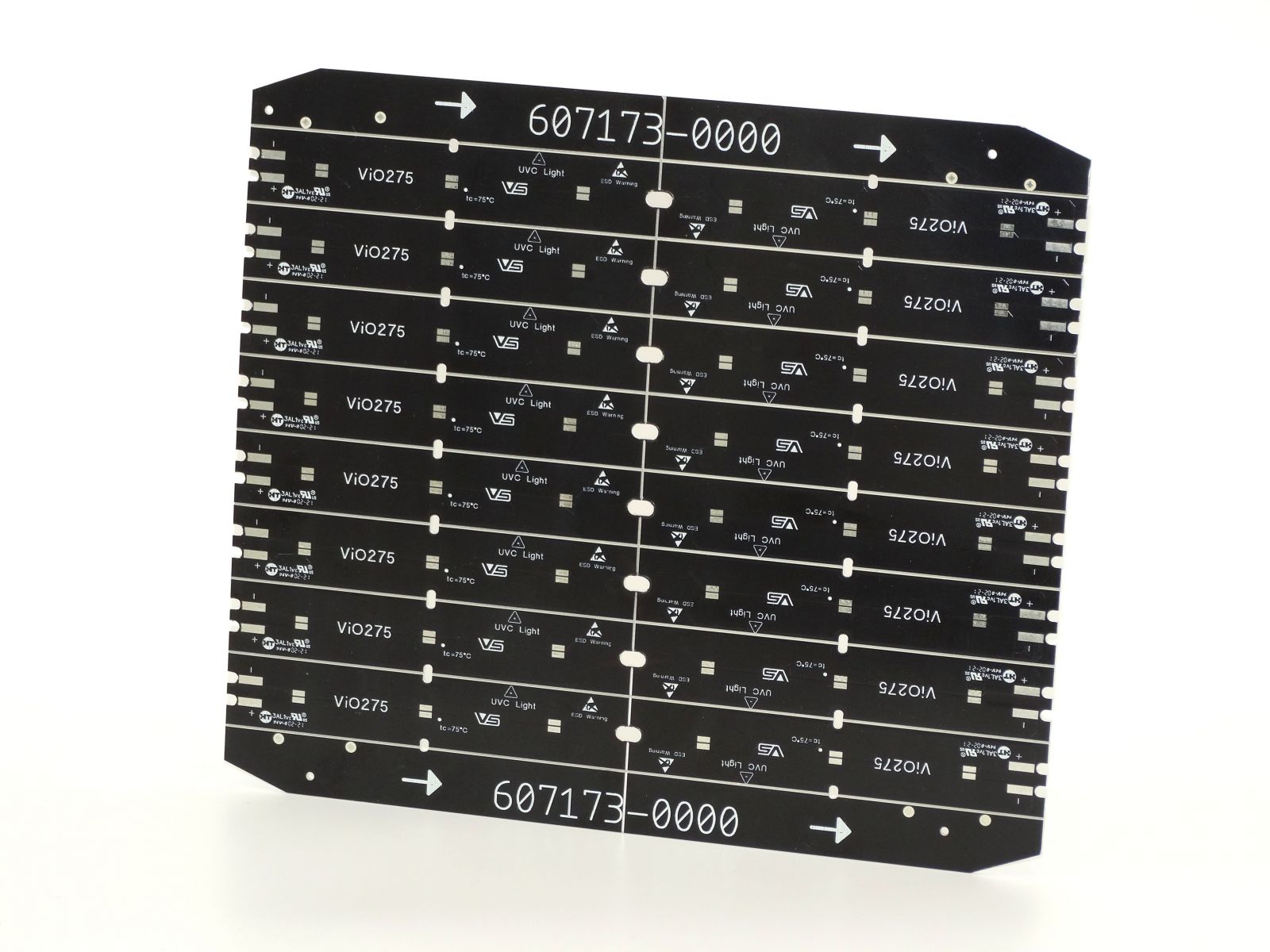

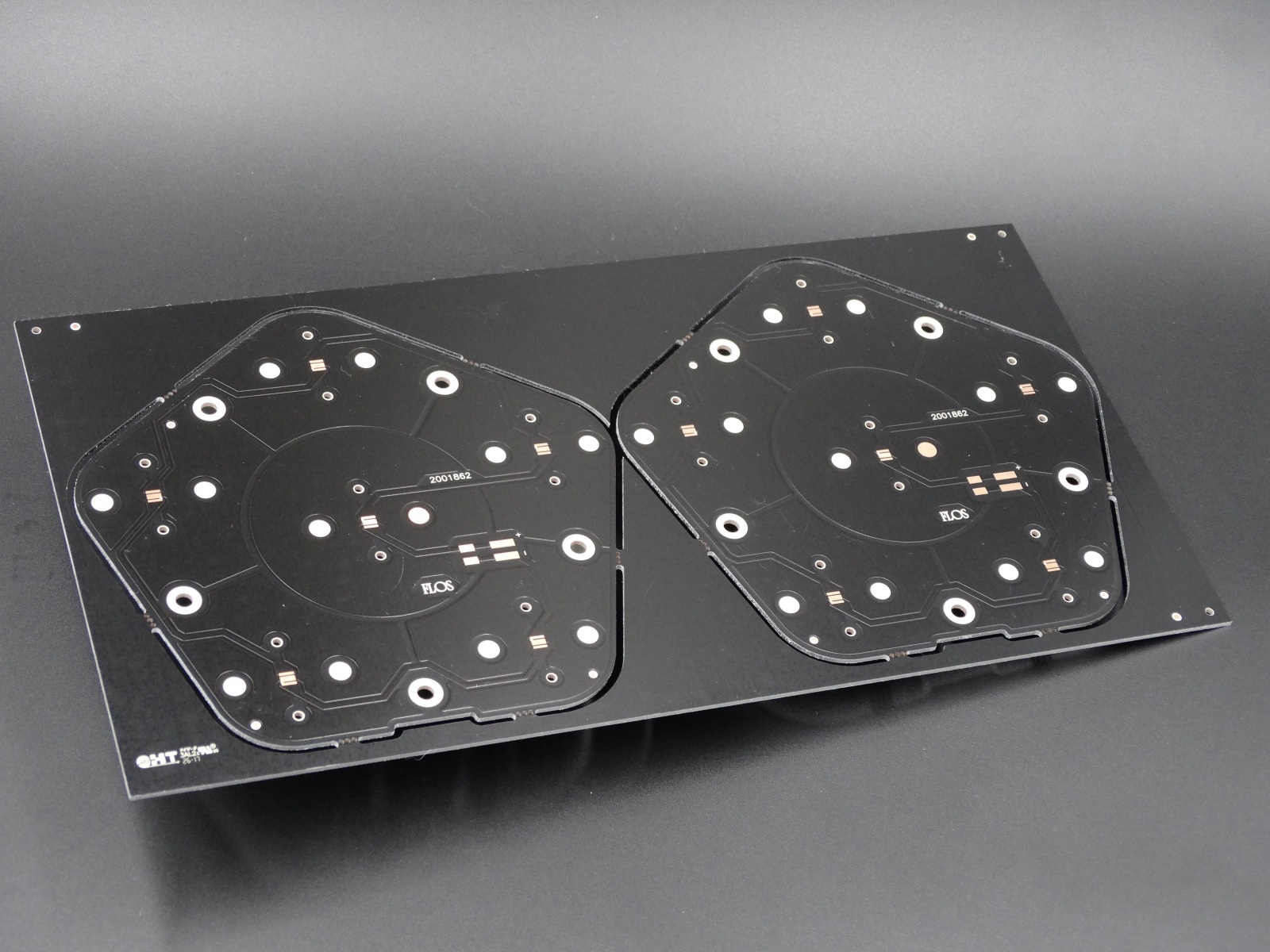

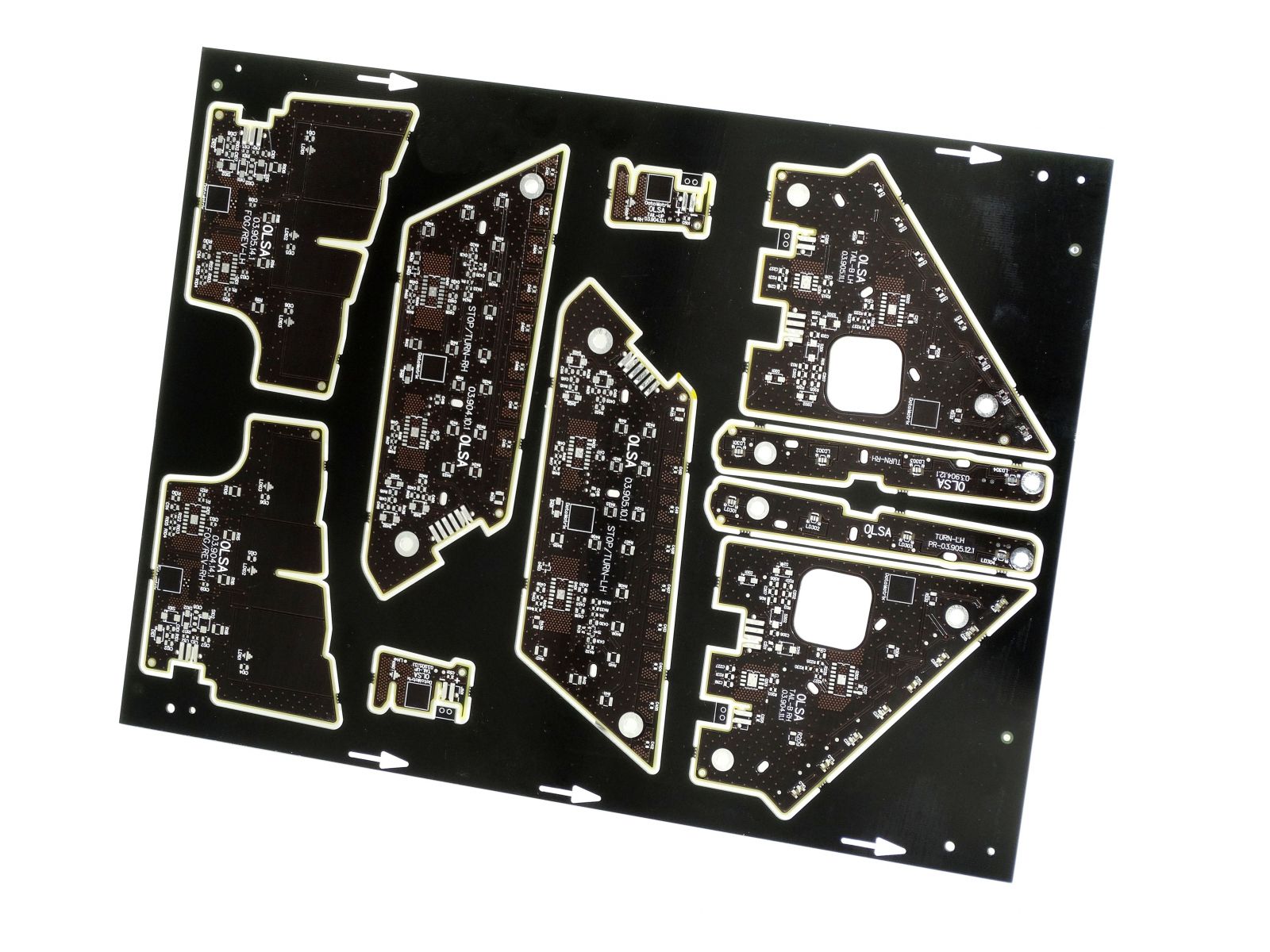

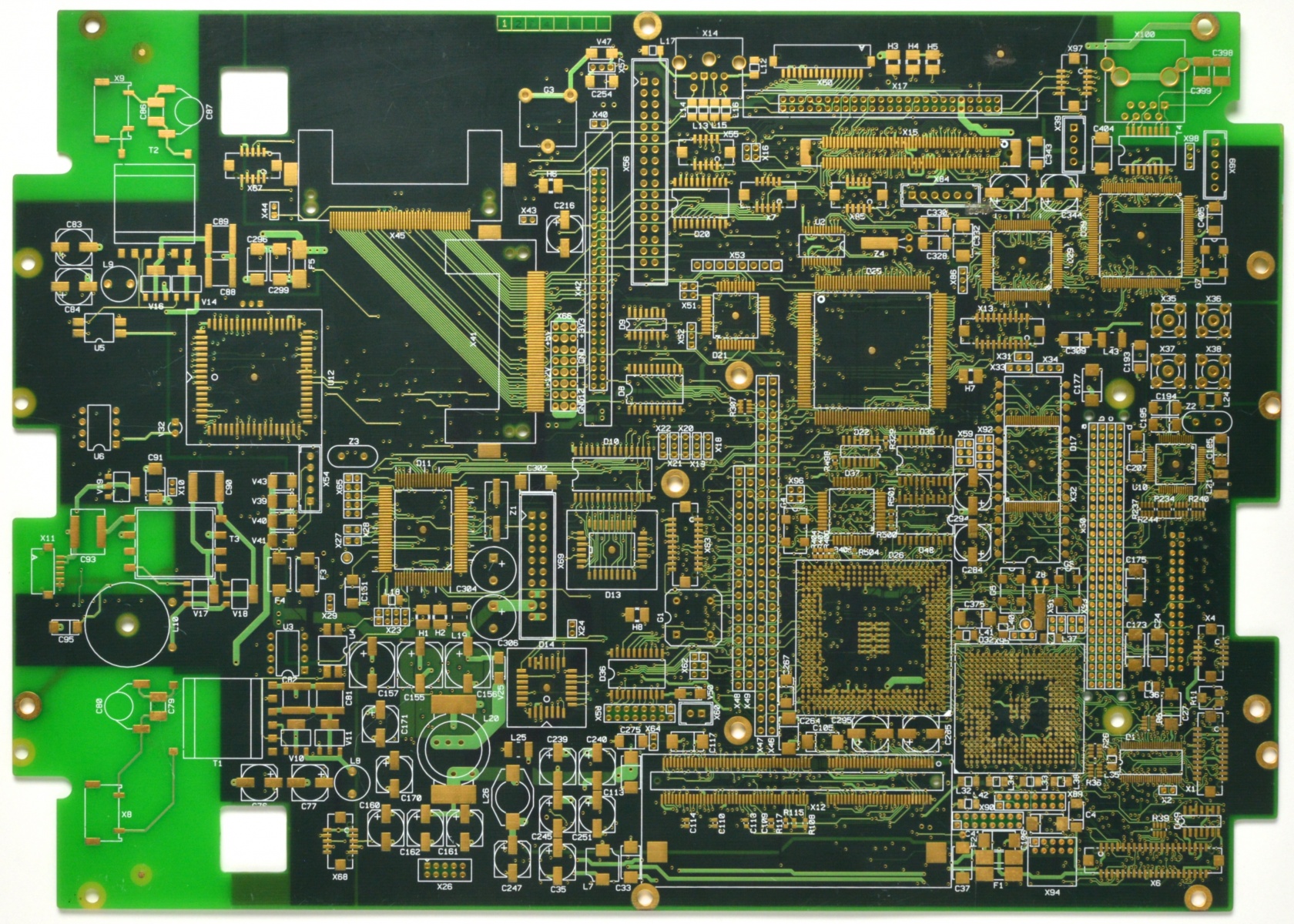

Panelizzazione: come cambia tra prototipo e serie

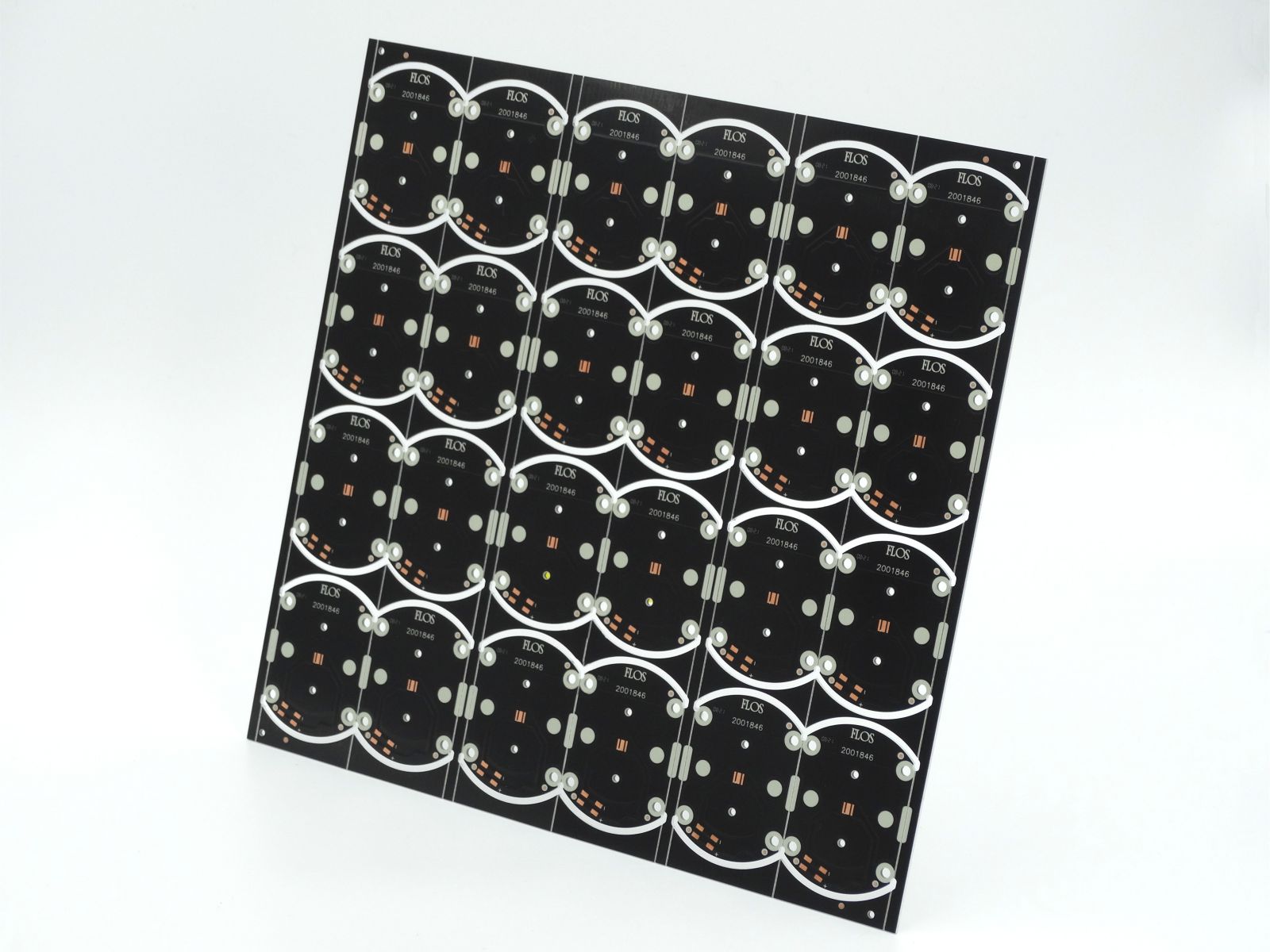

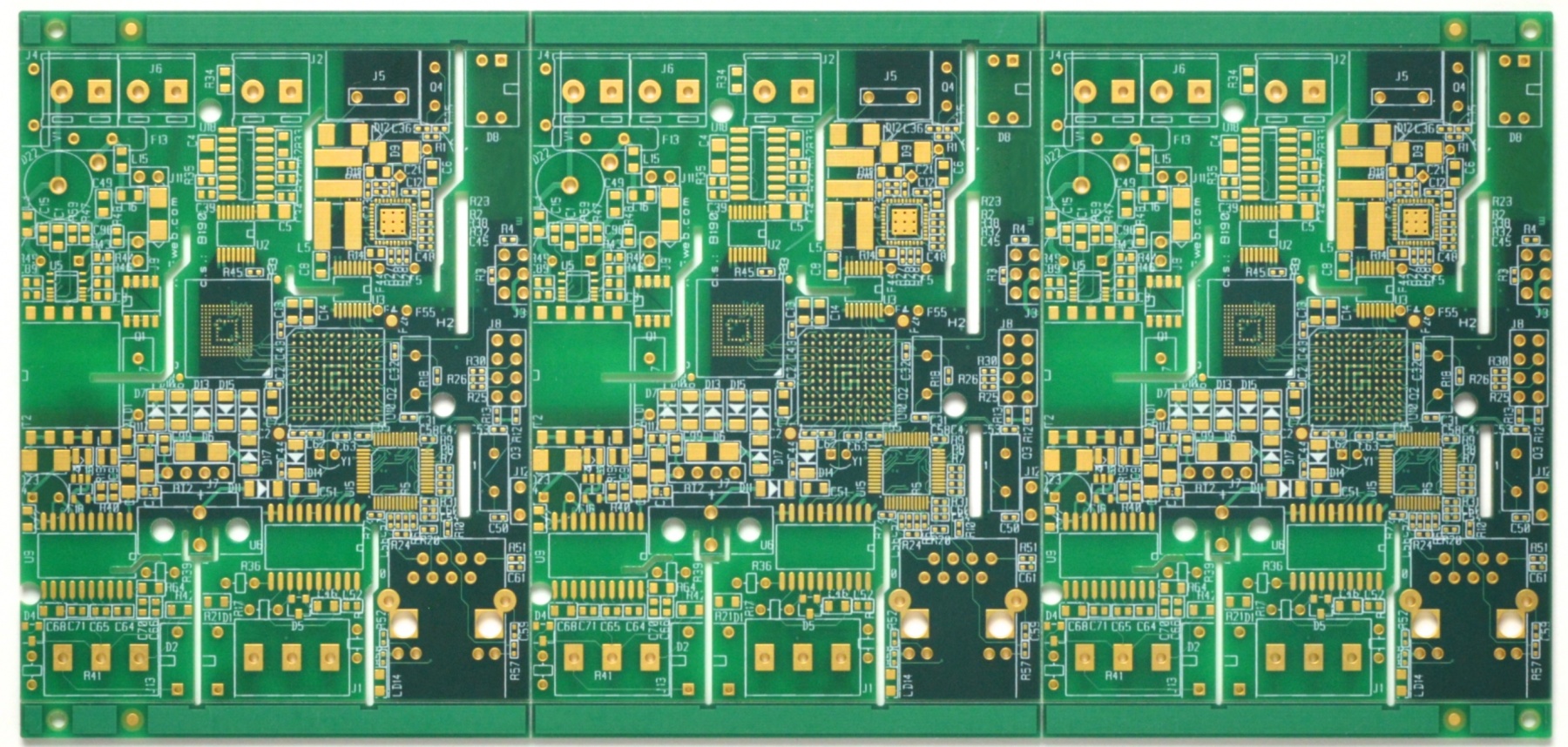

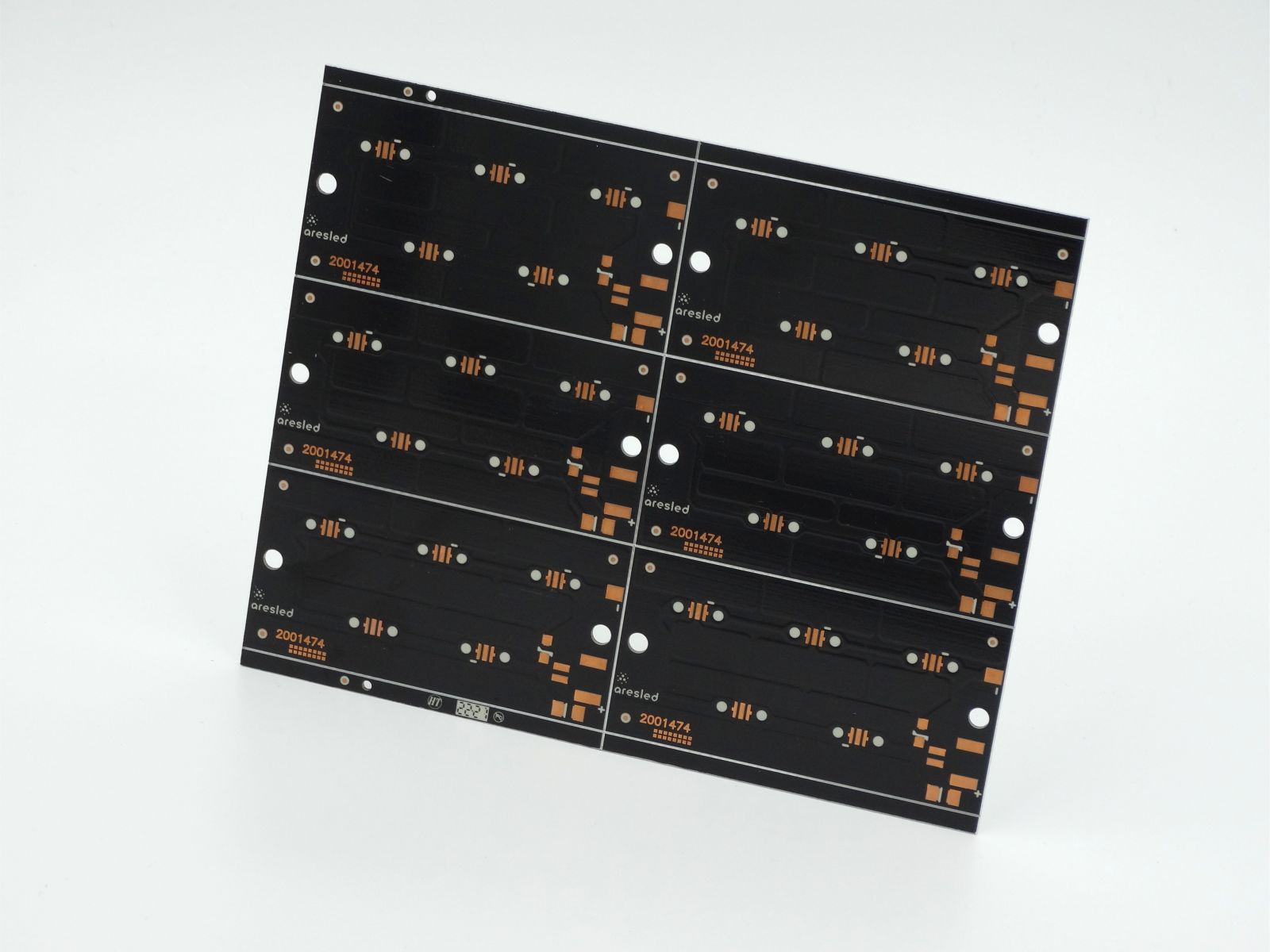

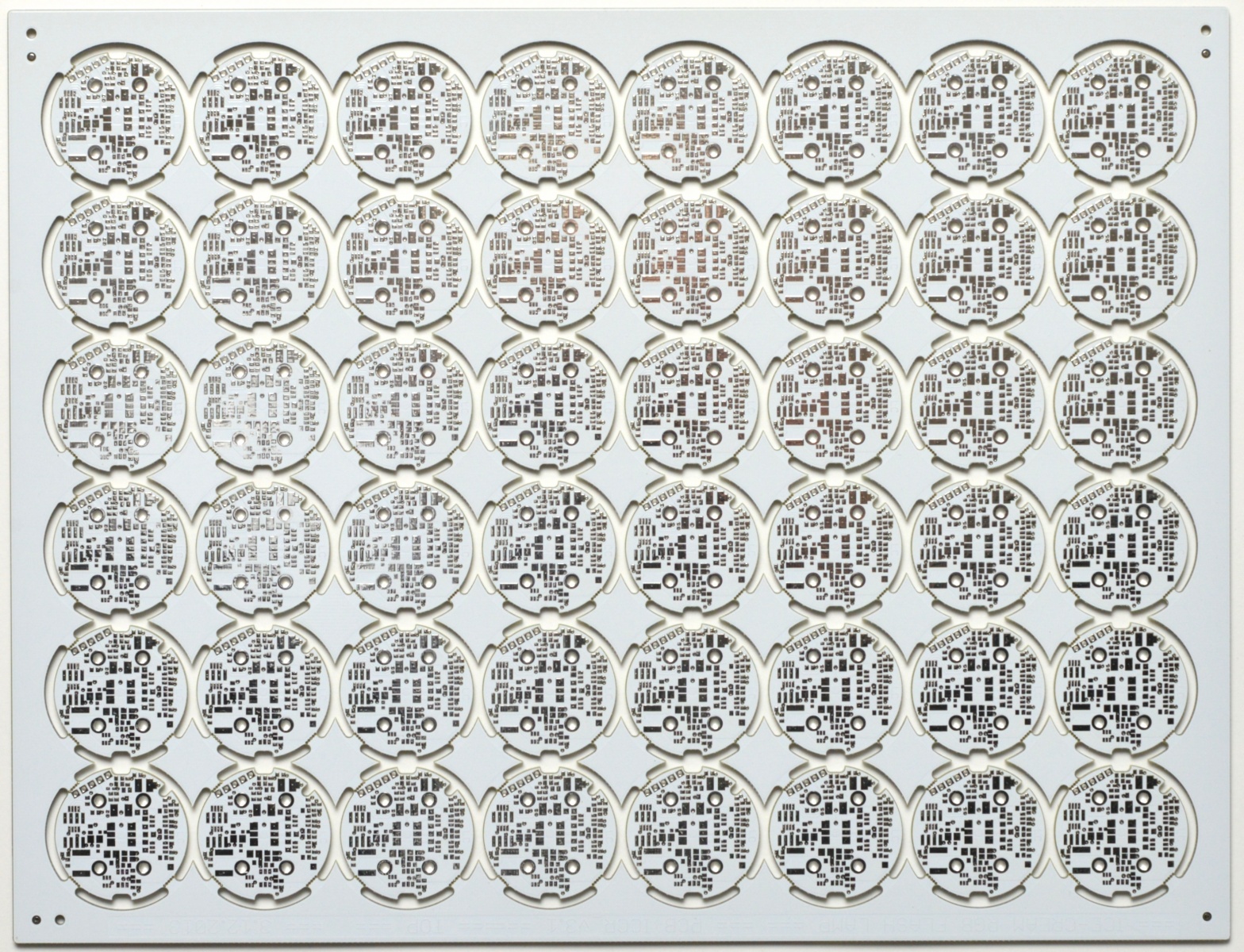

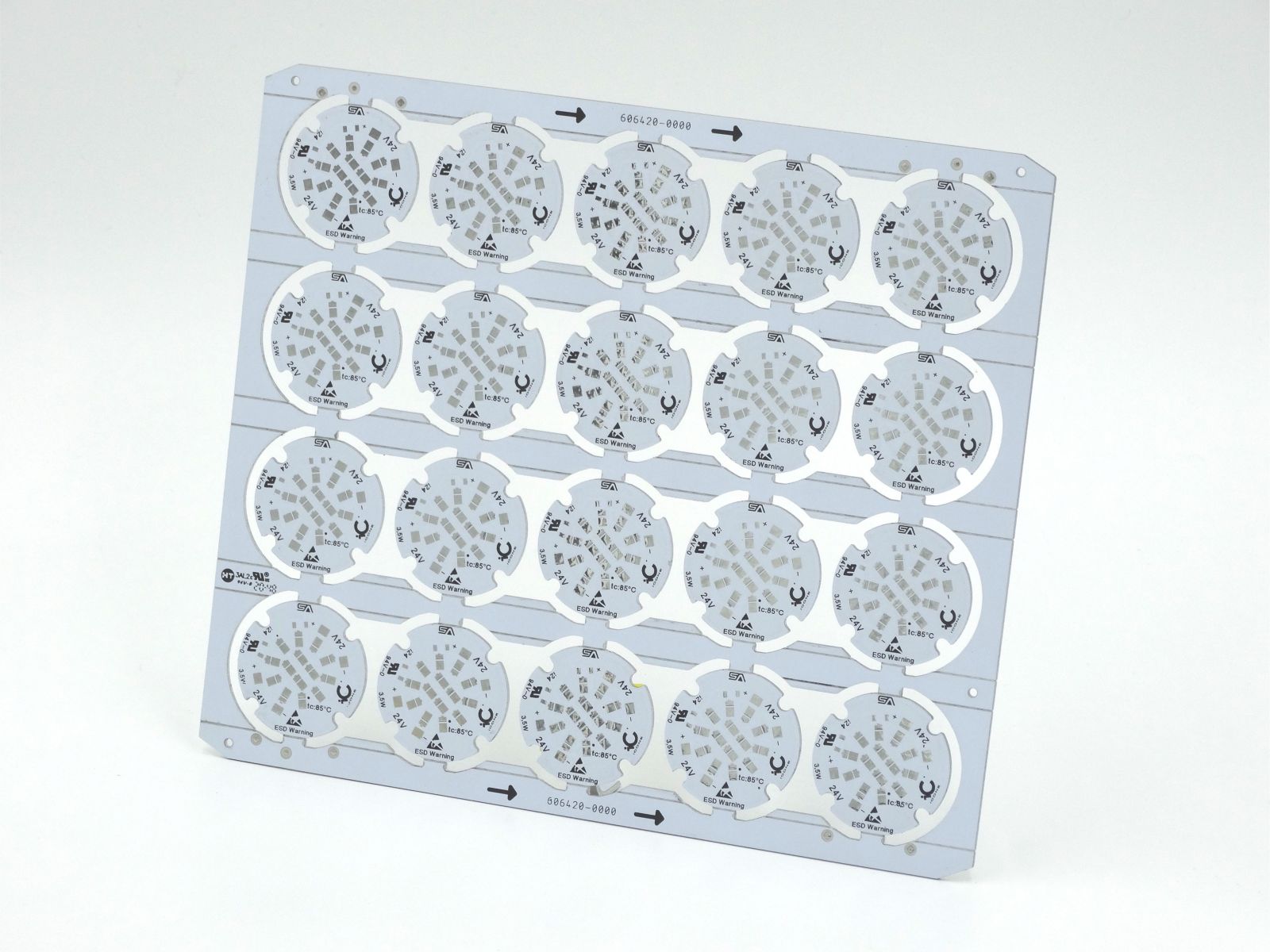

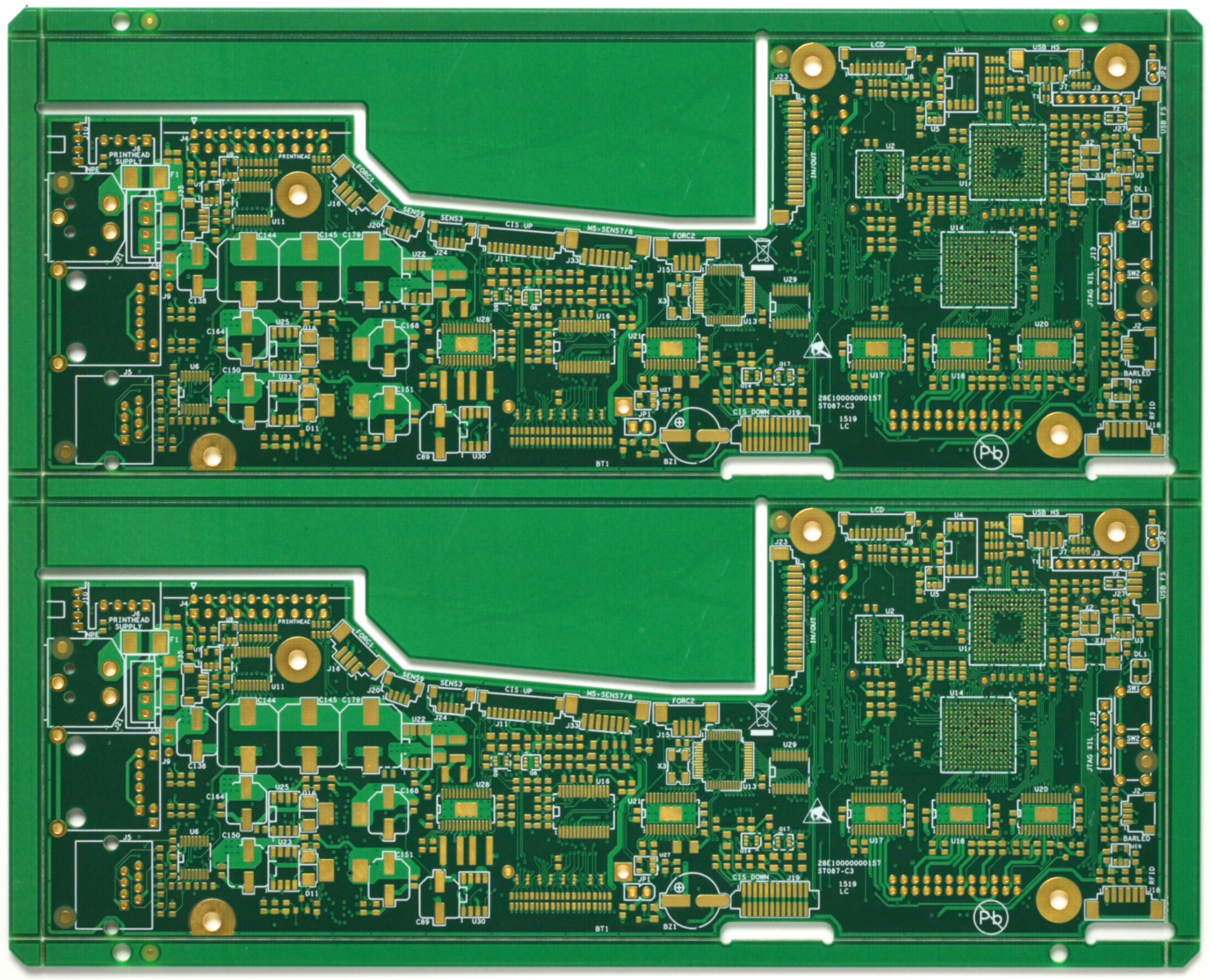

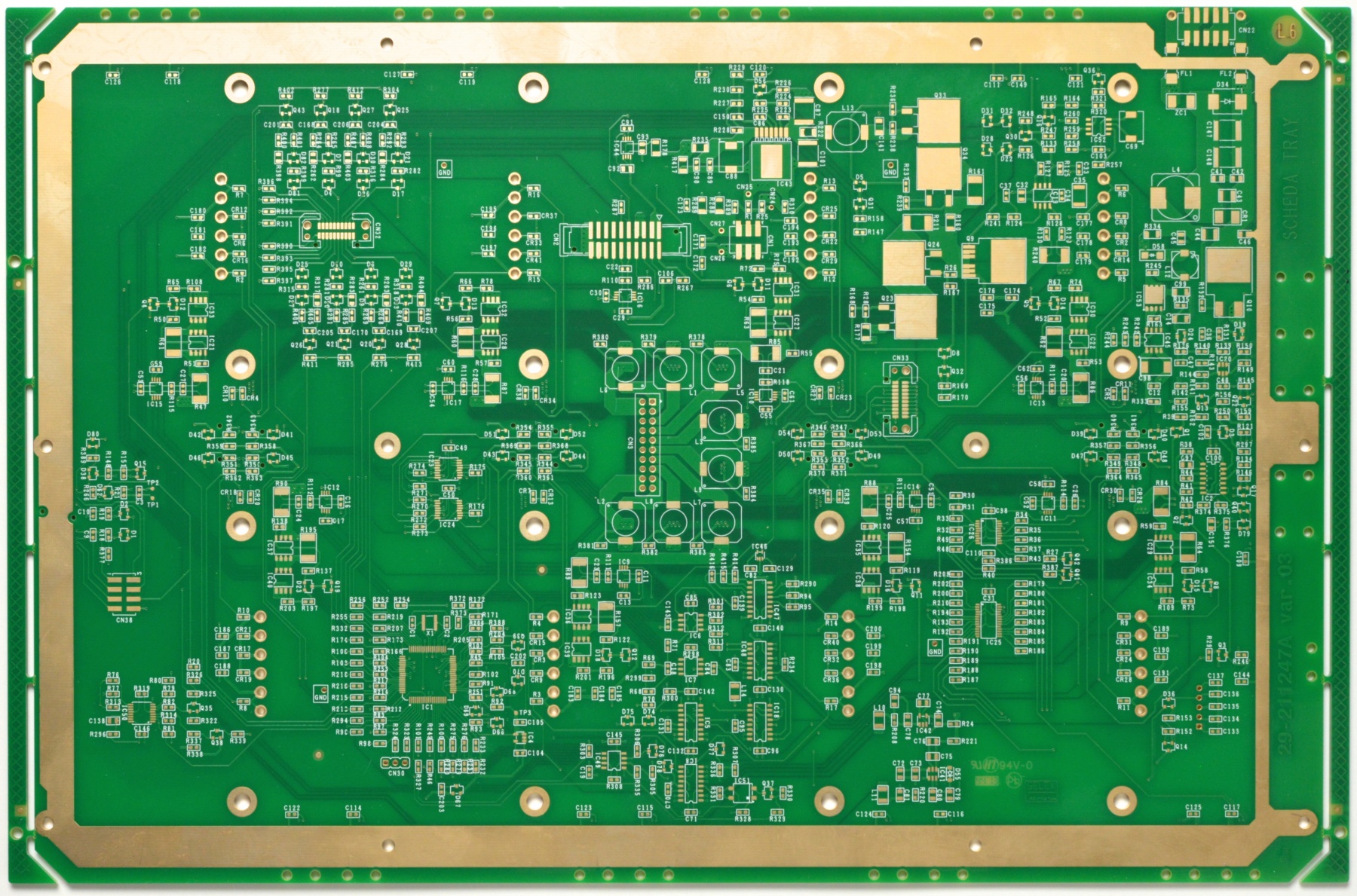

La panelizzazione è il processo di disposizione di più PCB su un unico pannello produttivo per ottimizzare l’utilizzo del materiale e ridurre i costi di produzione. Per i prototipi, il produttore può inserire il design su un pannello condiviso con altri clienti (modalità pool o shuttle), abbattendo i costi di setup. Per la produzione di serie, il pannello è dedicato al singolo design con una disposizione ottimizzata per massimizzare il numero di pezzi per pannello e ridurre gli scarti.

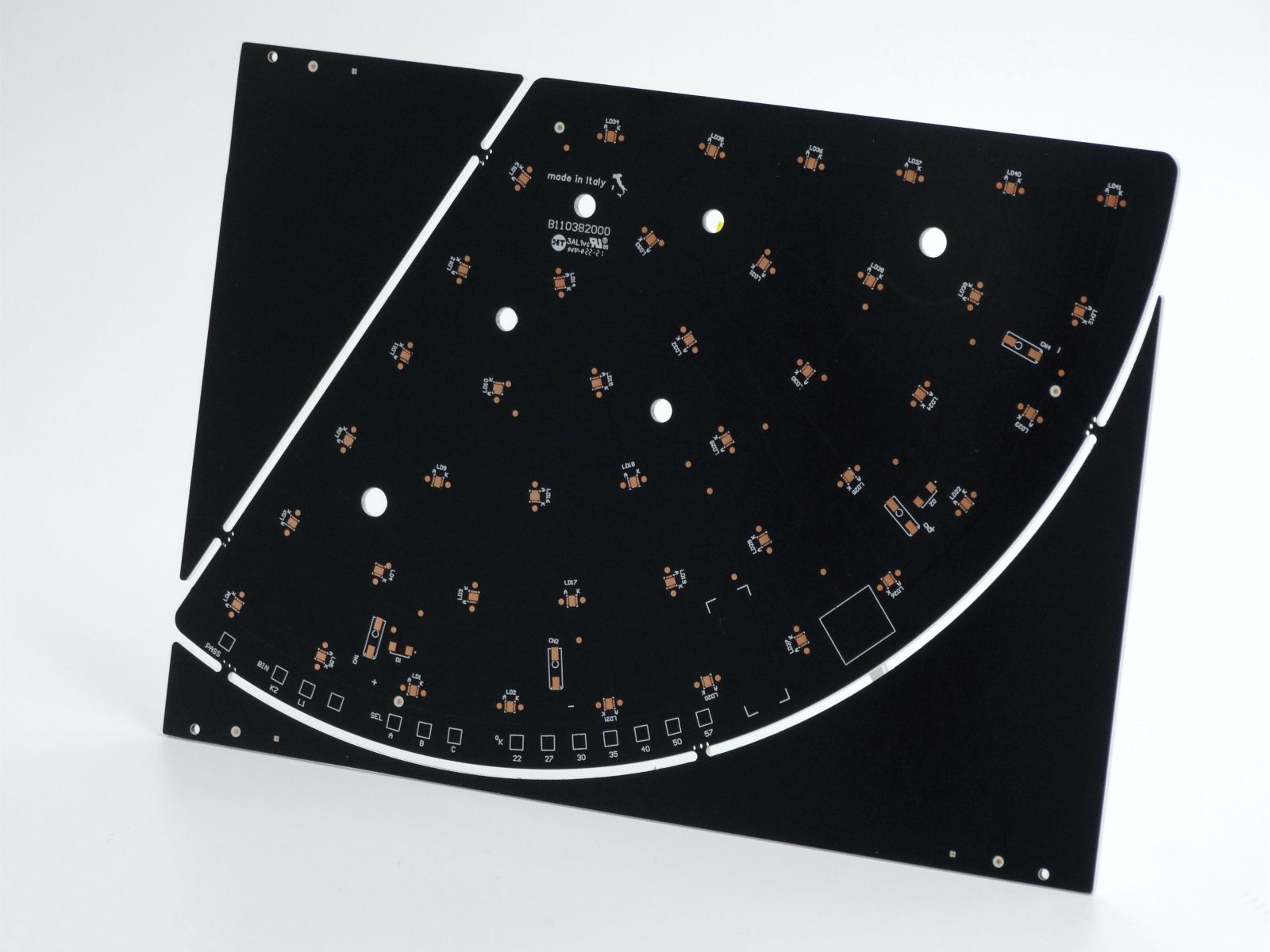

La scelta tra V-cut e tab routing per la separazione dei PCB dal pannello dipende dalla forma del PCB e dal processo di assemblaggio del cliente. High Tech Elettronica supporta entrambe le modalità e può consigliare la soluzione ottimale in fase di DFM.
Pre-serie: la fase intermedia tra prototipo e serie
La pre-serie è una fase produttiva intermedia — tipicamente 10–50 pezzi — che serve a validare il processo produttivo prima del lancio della serie completa. È particolarmente importante per PCB complessi o per applicazioni in settori regolamentati (automotive, medicale) dove la qualificazione del processo richiede un lotto di validazione documentato.
In fase di pre-serie si definisce la panelizzazione definitiva, si eseguono i test di processo e si raccoglie la documentazione per il dossier di qualificazione. High Tech Elettronica gestisce le pre-serie con la stessa attenzione della produzione di serie, inclusa la documentazione completa di lotto.
Hai bisogno di un prototipo PCB rapido o di una produzione di serie?
High Tech Elettronica produce prototipi PCB in 24-48 ore e gestisce produzioni di serie con certificazione UL e IPC-A-600H nel proprio stabilimento di Rivoli (Torino). Invia i file Gerber per ricevere un preventivo con scala prezzi per quantità.
PPE nei PCB: cos’è, perché è importante e gli aumenti di prezzo sono davvero giustificati?
Negli ultimi giorni il settore elettronico internazionale è stato attraversato da numerose discussioni riguardanti una possibile criticità nella disponibilità del PPE (Polyphenylene Ether), una delle resine utilizzate nella produzione di laminati PCB ad alte prestazioni.
L’attenzione è aumentata dopo la diffusione di un video pubblicato dall’account cinese PCB资讯 sulla piattaforma Douyin, successivamente tradotto e condiviso da numerosi operatori del settore elettronico.
Ma cosa c’è di realmente verificato? E soprattutto: questa situazione può avere un impatto concreto sul costo dei circuiti stampati?
In questo articolo analizziamo il ruolo del PPE, le applicazioni coinvolte e i possibili effetti sul mercato PCB.
📢Aggiornamento del mercato – Agosto 2026
Fonte dell’aggiornamento:
https://mp.weixin.qq.com/s/WBJtkehRvvmHFcTTVQD0pg

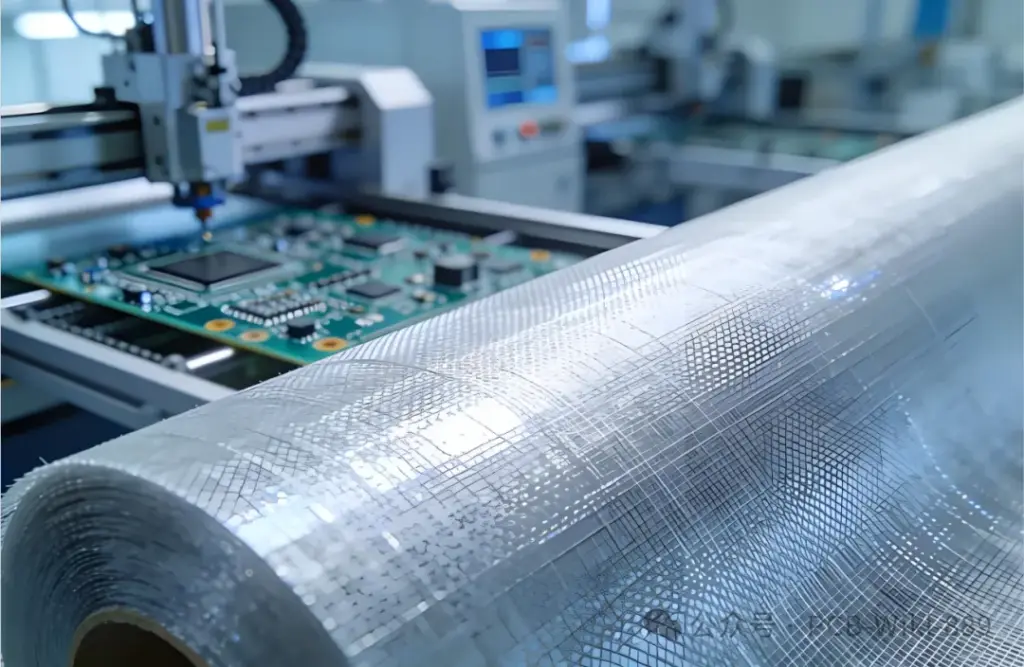

cosa serve la fibra di vetro nei PCB? Rinforza il laminato, contribuisce all’isolamento elettrico e supporta la trasmissione dei segnali. È particolarmente importante nei materiali destinati a PCB high-speed, RF, telecomunicazioni e server AI.
Nuove pressioni sui prezzi di laminati e PCB
Le indicazioni provenienti dal mercato cinese segnalano un ulteriore peggioramento della situazione dei materiali per circuiti stampati.
Secondo un’analisi di settore pubblicata in Cina all’inizio di agosto, il mercato potrebbe registrare uno dei maggiori aumenti mensili del 2026. La pressione interessa soprattutto i Copper Clad Laminate (CCL), i preimpregnati e alcune tipologie di tessuto elettronico utilizzate nella produzione dei laminati.
La fonte, citando analisi finanziarie e comunicazioni provenienti dalla filiera asiatica, riferisce che Kingboard Laminates starebbe valutando un ulteriore aumento dei prezzi spot dei CCL compreso tra il 10% e il 15% nel mese di agosto.
Il produttore aveva già annunciato a luglio un incremento del 15% per i laminati FR-4 e per i preimpregnati PP. Secondo quanto riportato, si tratterebbe dell’ennesima revisione dei prezzi introdotta nel corso del 2026.
Anche Shengyi Technology avrebbe applicato nuovi aumenti, particolarmente rilevanti per alcune tipologie di preimpregnato, tra cui gli stili 1080 e 106.
Queste informazioni devono essere valutate con prudenza, poiché condizioni, percentuali e date di applicazione possono variare in funzione del produttore, del materiale, dei volumi e degli accordi commerciali.
La disponibilità dei materiali deve essere accompagnata da controlli rigorosi sulla qualità dei circuiti stampati.
Il problema non riguarda più soltanto il PPE
Le prime segnalazioni del 2026 si concentravano soprattutto sulla possibile riduzione della disponibilità del PPE, utilizzato nei laminati low-loss e high-speed.

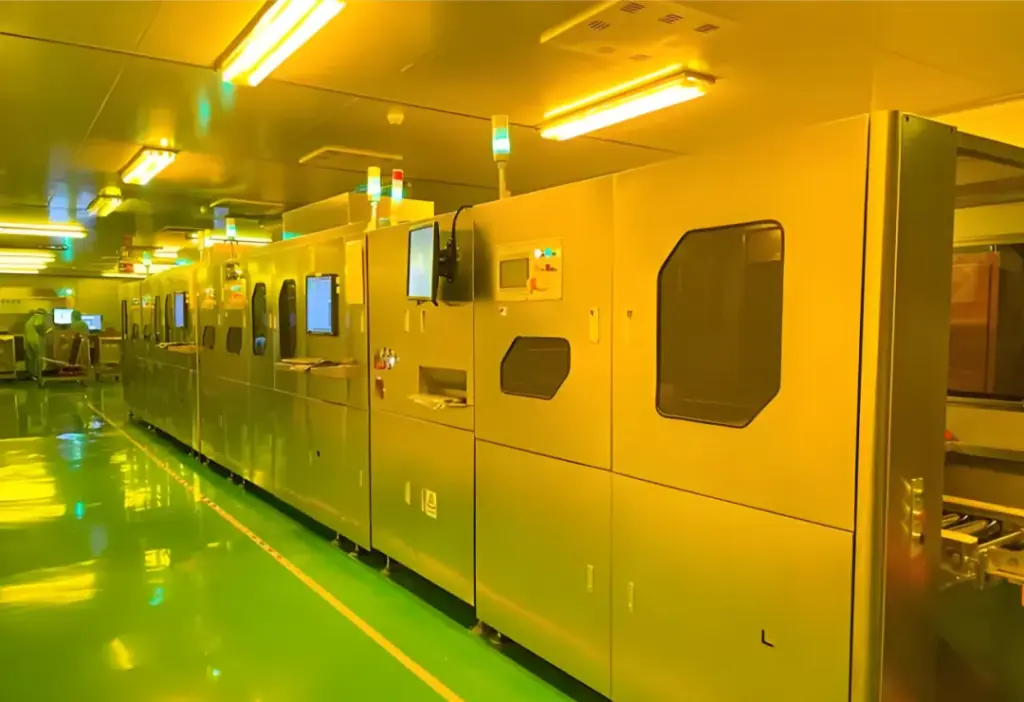

Le informazioni raccolte ad agosto indicano invece una criticità più ampia, che coinvolge anche:
tessuto elettronico in fibra di vetro;
filato elettronico;
laminati FR-4;
preimpregnati;
capacità produttiva destinata ai materiali ad alte prestazioni.
Il collo di bottiglia sembra quindi essersi spostato progressivamente a monte della filiera, interessando non soltanto la formulazione delle resine, ma anche i materiali di rinforzo necessari alla produzione dei laminati.
Nuova capacità produttiva, ma non nel breve periodo
A luglio China Jushi ha annunciato un progetto da 2,4 miliardi di yuan per una linea con capacità nominale di 250 milioni di metri annui di tessuto elettronico.
Questo investimento rappresenta un segnale importante per il mercato, ma non costituisce una soluzione immediata. Secondo la fonte cinese, il progetto richiederà circa un anno e mezzo per essere completato e potrebbe quindi entrare in produzione soltanto all’inizio del 2028.
L’analisi evidenzia inoltre che la nuova linea dovrebbe utilizzare parte del filato elettronico già prodotto internamente dall’azienda. Di conseguenza, l’aumento della produzione interna di tessuto potrebbe non tradursi in un incremento equivalente del materiale disponibile sul mercato aperto.
Le stime riportate indicano un possibile deficit di telai produttivi pari a circa 608 unità nel 2026, destinato a salire a circa 1.050 unità nel 2027. Si tratta di valutazioni previsionali, ma confermano la presenza di vincoli strutturali che difficilmente potranno essere risolti nel giro di pochi mesi.
La domanda dei server AI continua a crescere
L’espansione delle infrastrutture dedicate all’intelligenza artificiale rimane uno dei principali fattori di pressione.
I server AI utilizzano PCB più complessi, con un numero maggiore di strati e materiali caratterizzati da basse perdite dielettriche, elevata stabilità termica e migliore integrità del segnale. Il valore dei circuiti stampati contenuti in un server AI può quindi essere sensibilmente superiore rispetto a quello di un server tradizionale.
Le diverse previsioni citate dalla fonte cinese non sono completamente uniformi, ma concordano su una crescita significativa delle consegne di server AI nel 2026. Questa domanda sta assorbendo una quota crescente della capacità disponibile per laminati e PCB ad alte prestazioni.
Alcuni produttori asiatici avrebbero già una parte della capacità dedicata ai PCB di fascia alta impegnata fino al 2027. Questo può produrre effetti indiretti anche sul mercato dei PCB standard, attraverso lo spostamento della capacità produttiva e la maggiore competizione per materie prime e laminati.
Quanto sono aumentati i prezzi?
L’articolo cinese riporta che il prezzo medio di alcune tipologie di laminato FR-4 sarebbe passato da circa 100 yuan per foglio nel luglio 2025 a circa 320 yuan nel luglio 2026.
Il dato descrive un aumento molto rilevante, ma non deve essere applicato indistintamente a tutto il mercato. Il prezzo effettivo di un laminato dipende infatti da numerosi fattori:
spessore e quantità di rame;
tipologia di resina;
caratteristiche termiche ed elettriche;
formato del pannello;
produttore;
quantità acquistata;
condizioni contrattuali;
disponibilità regionale.
Non sarebbe quindi corretto concludere che tutti i laminati o tutti i PCB abbiano subito lo stesso incremento. Il dato rappresenta piuttosto un’indicazione della forte tensione presente in alcuni segmenti del mercato cinese.
Il materiale in fibra di vetro è uno dei materiali interessati dalle criticità della supply chain PCB nel 2026.
Disponibilità e tempi di consegna restano prioritari
Ad agosto il problema principale non è più soltanto ottenere un prezzo competitivo, ma assicurarsi il materiale necessario nei tempi richiesti.
In alcune situazioni i produttori stanno privilegiando:
clienti già consolidati;
ordini accompagnati da previsioni di consumo;
contratti di medio e lungo periodo;
programmi di acquisto con quantità pianificate;
clienti con condizioni di pagamento sostenibili per la filiera.
Le offerte possono avere una validità molto breve a causa della volatilità dei costi. Parallelamente, alcuni produttori potrebbero limitare l’acquisizione di nuovi clienti per garantire la continuità delle forniture a quelli esistenti.
Le indicazioni per chi acquista PCB
Alla luce delle nuove informazioni, consigliamo alle aziende di:
programmare gli ordini con maggiore anticipo;
condividere previsioni di fabbisogno realistiche;
identificare i materiali critici presenti nello stack-up;
qualificare in anticipo eventuali laminati equivalenti;
evitare modifiche non necessarie ai materiali già approvati;
verificare separatamente l’impatto sui PCB standard e su quelli high-speed o RF;
valutare accordi di fornitura che garantiscano capacità produttiva e disponibilità dei materiali.
È importante anche evitare acquisti puramente speculativi. Accumulare materiali senza una domanda produttiva concreta può aumentare l’esposizione finanziaria e contribuire ad amplificare artificialmente la carenza.

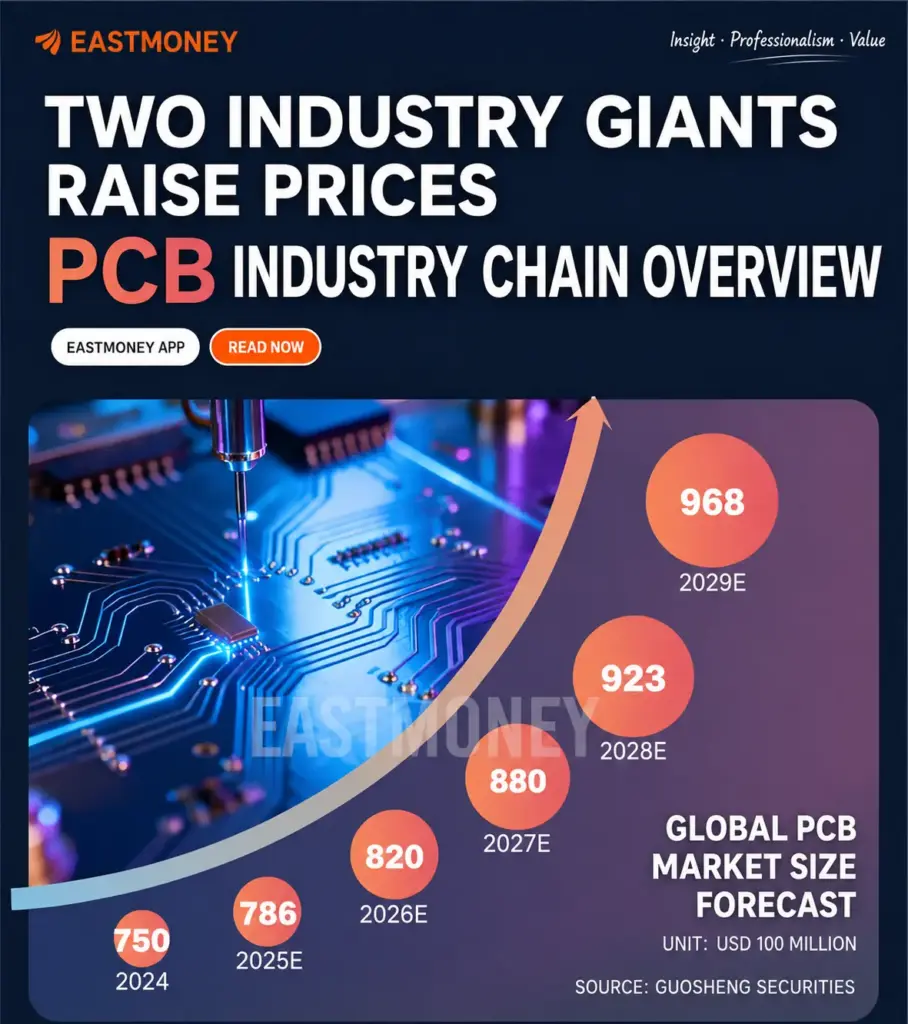

Quanto crescerà il mercato globale dei PCB? Secondo i dati riportati nell’infografica, il valore potrebbe passare da 75 miliardi di dollari nel 2024 a 96,8 miliardi nel 2029. La crescita di AI, data center, automotive e telecomunicazioni sostiene soprattutto la domanda di PCB ad alte prestazioni. Fonte indicata: Guosheng Securities.
Cosa aspettarsi nei prossimi mesi
Secondo l’analisi cinese, le criticità del tessuto elettronico potrebbero protrarsi fino alla fine del 2027, mentre la fase di aumento dei prezzi dei CCL potrebbe continuare almeno durante la prima parte dello stesso anno.
Si tratta di uno scenario previsionale e non di una certezza. L’andamento effettivo dipenderà dall’evoluzione della domanda AI, dall’avvio di nuova capacità produttiva, dalle politiche di allocazione dei principali produttori e dal comportamento delle aziende lungo la filiera.
Il segnale di agosto è comunque chiaro: la crisi non appare più circoscritta a una sola resina o a una specifica categoria di laminati. Le tensioni stanno coinvolgendo più livelli della catena produttiva e rendono la pianificazione degli approvvigionamenti ancora più importante.
In High Tech Elettronica continuiamo a monitorare l’evoluzione del mercato e a collaborare con i nostri partner produttivi internazionali per ridurre il rischio di interruzioni, verificare la reale incidenza degli aumenti e individuare alternative tecniche quando disponibili.
Aggiornamento basato su informazioni di mercato pubblicate in Cina all’inizio di agosto 2026. Alcuni dati e scenari riportati derivano da analisi settoriali e devono essere verificati in relazione al singolo produttore, materiale e progetto.
📢 Aggiornamento – Luglio 2026
Il mercato dei laminati per PCB continua a essere caratterizzato da forte instabilità.
Rispetto alla pubblicazione iniziale di questo articolo, la situazione si è ulteriormente aggravata. Oggi il problema non riguarda soltanto l’aumento dei prezzi, ma soprattutto la disponibilità dei materiali.
I principali produttori di Copper Clad Laminate (CCL) stanno introducendo sistemi di allocazione delle forniture, privilegiando i clienti con contratti di lungo periodo e riducendo le quantità disponibili per il mercato.
Parallelamente, la domanda proveniente dai settori Intelligenza Artificiale, Data Center, Automotive ed Elettronica di Potenza continua a crescere, mantenendo elevata la pressione sull’intera filiera produttiva.
Per le aziende che acquistano circuiti stampati questo significa che la pianificazione degli approvvigionamenti è diventata un fattore strategico. Non è più sufficiente ottenere il miglior prezzo: è fondamentale assicurarsi la disponibilità del materiale nei tempi richiesti.
In High Tech Elettronica continuiamo a investire nella gestione della supply chain attraverso partnership produttive internazionali e accordi di Production Sharing e Offtake Agreement, che ci consentono di ridurre il rischio di carenze di laminato e di garantire una maggiore continuità delle forniture ai nostri clienti.
Questo articolo verrà aggiornato periodicamente per riportare le principali evoluzioni del mercato dei PCB e dei materiali laminati.
Cos’è il PPE?
Il PPE (Polyphenylene Ether) è una famiglia di resine tecniche utilizzata nella formulazione di laminati PCB destinati ad applicazioni ad alte prestazioni.
Rispetto ai materiali FR4 tradizionali, i laminati contenenti PPE offrono caratteristiche particolarmente interessanti per i progetti ad alta velocità:
basse perdite dielettriche;
maggiore stabilità alle alte frequenze;
migliore integrità del segnale;
elevata stabilità termica;
ottime prestazioni RF.
Per questo motivo il PPE viene utilizzato soprattutto nei materiali definiti “low loss” o “high speed”, sempre più richiesti nei settori più avanzati dell’elettronica moderna.
Il PPE (Polyphenylene Ether) è una resina utilizzata nei laminati PCB ad alte prestazioni grazie alle sue basse perdite dielettriche, all’elevata stabilità termica e all’ottima integrità del segnale.
Dove viene utilizzato il PPE?
L’utilizzo del PPE è particolarmente diffuso nei sistemi dove la qualità del segnale rappresenta un fattore critico.
Le principali applicazioni includono:
Telecomunicazioni e infrastrutture 5G
Le frequenze sempre più elevate richiedono materiali con perdite ridotte e caratteristiche elettriche estremamente stabili.
I sistemi dedicati all’intelligenza artificiale e all’elaborazione ad alte prestazioni utilizzano collegamenti ad altissima velocità che richiedono materiali PCB avanzati.
Radar, ADAS, sistemi di assistenza alla guida e piattaforme di comunicazione veicolo-veicolo utilizzano frequentemente materiali con caratteristiche superiori rispetto ai tradizionali FR4.
Il PPE viene utilizzato nei laminati PCB destinati a telecomunicazioni 5G, server AI, automotive avanzato, radar e applicazioni RF grazie alle sue eccellenti prestazioni elettriche e alla stabilità del segnale.
Tutti i PCB utilizzano il PPE?
Assolutamente no.
Questo è probabilmente l’aspetto più importante da comprendere.
Una parte significativa dei circuiti stampati prodotti a livello mondiale continua a utilizzare materiali FR4 tradizionali che non dipendono direttamente da formulazioni basate sul PPE.
Le eventuali criticità riguardano principalmente:
laminati low-loss;
materiali high-speed;
PCB RF;
applicazioni networking;
infrastrutture telecom;
server AI e data center.
Per questo motivo non è corretto affermare che tutti i PCB saranno colpiti nello stesso modo da eventuali problemi di approvvigionamento.
L’impatto reale dipende sempre dal materiale utilizzato nello stack-up del progetto.
Non tutti i PCB utilizzano gli stessi materiali. Il confronto tra FR4 e PPE evidenzia differenze significative in termini di prestazioni elettriche, frequenze operative e applicazioni.
Perché si parla di crisi del PPE nel 2026?
Nelle ultime settimane diverse fonti asiatiche hanno riportato possibili criticità nella disponibilità di alcune materie prime utilizzate per la produzione del PPE.
Il tema ha attirato particolare attenzione dopo la pubblicazione di un video dell’account cinese PCB资讯, che ha ipotizzato conseguenze significative per l’intera filiera dei laminati PCB ad alte prestazioni.
Il video che ha acceso il dibattito nel settore PCB
Video tradotto in italiano a scopo informativo.
Fonte originale: account PCB资讯 (Douyin).
Cosa afferma il video?
• Possibile riduzione della disponibilità di PPE.
• Potenziali effetti sui laminati PCB ad alte prestazioni.
• Possibili aumenti di prezzo nel settore.
• Impatto su telecomunicazioni, AI server e applicazioni RF.
Quali aspetti devono ancora essere verificati?
• Entità reale della riduzione produttiva.
• Durata dell’eventuale carenza.
• Impatto effettivo sui diversi produttori di laminati.
• Conseguenze sui PCB FR4 tradizionali.
Come spesso accade in questi casi, il mercato ha reagito rapidamente.
Tuttavia è importante distinguere tra:
dati verificabili;
previsioni;
interpretazioni;
reazioni speculative.
Al momento non risultano disponibili conferme pubbliche indipendenti in grado di validare alcune delle stime più estreme circolate online.
Per questo motivo è consigliabile mantenere un approccio tecnico e basato sui dati.
La disponibilità del PPE può essere influenzata da diversi fattori lungo la supply chain globale, inclusi problemi produttivi, logistica internazionale, crescita della domanda e volatilità delle materie prime.
Gli aumenti di prezzo sono davvero giustificati?
Questa è probabilmente la domanda che molti buyer e responsabili acquisti si stanno ponendo.
La risposta corretta è: dipende.
Storicamente, ogni volta che una materia prima strategica entra in una fase di incertezza, il mercato reagisce attraverso due meccanismi distinti:
Aumenti reali
Quando la disponibilità di un materiale diminuisce realmente, i costi di approvvigionamento possono aumentare.
Reazioni speculative
L’incertezza genera spesso aumenti preventivi, richieste di revisione prezzi e comportamenti prudenziali che possono amplificare la percezione del problema.
Per questo motivo ogni richiesta di aumento dovrebbe essere valutata sulla base:
dei materiali effettivamente utilizzati;
delle quantità coinvolte;
dei fornitori interessati;
dei dati reali di mercato.
Applicare indiscriminatamente gli stessi aumenti a tutte le categorie di PCB potrebbe non essere tecnicamente giustificato.
Le aziende possono ridurre i rischi legati alla disponibilità del PPE attraverso pianificazione, diversificazione dei fornitori, monitoraggio del mercato e gestione strategica delle scorte.
Il punto di vista di High Tech Elettronica e Scenari di Mercato 2026
L’evoluzione della disponibilità del PPE nel 2026 potrebbe influenzare in modo diverso il mercato dei PCB. Pianificazione, monitoraggio della supply chain e collaborazione con fornitori qualificati saranno fattori determinanti.
In High Tech Elettronica monitoriamo costantemente l’evoluzione della supply chain globale dei circuiti stampati e collaboriamo con una rete internazionale di partner qualificati.
Il nostro obiettivo è fornire ai clienti informazioni tecniche affidabili e supportarli nella valutazione oggettiva delle dinamiche di mercato.
In situazioni come quella attuale è fondamentale distinguere tra criticità reali di approvvigionamento e semplici reazioni speculative, analizzando ogni progetto sulla base dei materiali realmente coinvolti.
Conclusioni
Il PPE rappresenta una tecnologia importante per numerose applicazioni elettroniche avanzate e merita sicuramente attenzione da parte del mercato.
Tuttavia, allo stato attuale, è ancora prematuro stabilire quale sarà l’effettivo impatto sulla disponibilità dei laminati PCB e sui prezzi finali dei circuiti stampati.
La strategia più efficace rimane quella di monitorare dati concreti, verificare le fonti e valutare ogni progetto in funzione dei materiali realmente utilizzati.
Hai ricevuto richieste di aumento sui PCB?
Il team di High Tech Elettronica può aiutarti a valutare il reale impatto sul tuo progetto e verificare eventuali alternative tecniche o produttive.
Contattaci per un’analisi tecnica del tuo stack-up o della tua distinta materiali.
Aggiornamento mercato – Giugno 2026
High Tech Elettronica continua a monitorare l’evoluzione dei prezzi dei laminati PCB e delle materie prime coinvolte. Questo articolo verrà aggiornato qualora emergessero nuovi dati verificabili sulla disponibilità del PPE e sull’impatto reale sul mercato dei circuiti stampati.
Aggiornamento del mercato – Luglio 2026
Cosa è cambiato rispetto a pochi mesi fa?
Negli ultimi trenta giorni abbiamo osservato un cambiamento importante.
Oggi non stiamo assistendo solamente a un aumento dei prezzi, ma a una vera e propria riduzione della disponibilità dei materiali.
Sempre più produttori di PCB ricevono conferme parziali degli ordini di laminato, con quote assegnate in funzione dei consumi storici o degli accordi di lungo periodo.
Per le aziende che acquistano circuiti stampati questo significa che programmare gli ordini con largo anticipo è diventato fondamentale.
In molti casi, anche accettando un prezzo superiore, il materiale potrebbe non essere immediatamente disponibile.
Come si sta muovendo High Tech Elettronica
Per limitare gli effetti di questa situazione abbiamo rafforzato la nostra strategia di approvvigionamento attraverso partnership internazionali basate su Production Sharing e Offtake Agreement.
Questi accordi ci consentono di accedere a capacità produttive dedicate e di mantenere una disponibilità di materiali superiore rispetto ai normali canali di distribuzione.
Naturalmente anche noi subiamo gli aumenti imposti dal mercato, ma riusciamo a ridurre il rischio di interruzioni nella produzione dei nostri clienti.
Il nostro consiglio
Oggi il circuito stampato deve essere considerato un componente strategico della distinta base.
Aspettare l’ultimo momento per ordinare un PCB può significare dover posticipare l’intera produzione.
Per questo motivo consigliamo ai nostri clienti di:
pianificare gli ordini con maggiore anticipo;
valutare eventuali materiali equivalenti già in fase di progettazione;
condividere le previsioni di fabbisogno quando possibile.
In un mercato caratterizzato da forte volatilità, una corretta pianificazione della supply chain è diventata importante quanto la progettazione elettronica stessa.
PCB telecomunicazioni alta frequenza: sono circuiti stampati progettati per operare a frequenze elevate — da pochi GHz fino alle bande millimetriche — dove le proprietà dielettriche del substrato, la precisione dell’impedenza controllata e la qualità della metallizzazione determinano direttamente le prestazioni del sistema. High Tech Elettronica produce PCB per telecomunicazioni nel proprio stabilimento di Rivoli (Torino), con materiali Rogers e substrati ad alta frequenza, certificazione UL e conformità IPC-A-600H.
Cos’è e perché richiede materiali speciali
Un PCB per telecomunicazioni è un circuito stampato destinato a sistemi che trasmettono, ricevono o elaborano segnali ad alta frequenza: stazioni base 5G, antenne, amplificatori a microonde, filtri RF, moduli radar, sistemi satellite e apparati di rete. A queste frequenze, le proprietà del substrato influenzano direttamente l’integrità del segnale in modi che non esistono nei circuiti a bassa frequenza.
I fenomeni critici che emergono ad alta frequenza sono:
Perdite dielettriche — il segnale perde energia nel substrato in proporzione alla frequenza e al loss tangent del materiale; con FR4 standard queste perdite diventano inaccettabili sopra 1–2 GHz
Variazione della costante dielettrica (Dk) — se Dk varia con la frequenza o la temperatura, la velocità di propagazione del segnale cambia in modo imprevedibile, degradando le prestazioni
Riflessioni e disadattamento di impedenza — discontinuità nell’impedenza caratteristica delle linee di trasmissione causano riflessioni che degradano il segnale e riducono l’efficienza del sistema
Interferenze elettromagnetiche (EMI) — la gestione dei piani di massa e la schermatura diventano critiche per evitare interferenze tra sezioni del circuito
Materiali ad alta frequenza per telecomunicazioni
La scelta del substrato è il primo parametro progettuale per un PCB di telecomunicazioni. I materiali ad alta frequenza più utilizzati sono:
Rogers 4003C e Rogers 4350B
Sono i materiali Rogers più diffusi per applicazioni da 1 GHz a 30 GHz. Il Rogers 4350B ha Dk = 3,48 (±0,05) e loss tangent = 0,0037 a 10 GHz — valori significativamente migliori dell’FR4. La lavorabilità con processi standard FR4 li rende compatibili con le linee produttive di molti produttori, inclusa High Tech Elettronica.
Rogers 5880 (PTFE/fibra di vetro)
Con Dk = 2,20 e loss tangent = 0,0009, il Rogers 5880 è il materiale di riferimento per applicazioni millimetriche fino a 77 GHz e oltre. È utilizzato nei radar automotive ADAS, nei sistemi satellite in banda Ka e nelle apparecchiature di test a microonde. Richiede processi produttivi dedicati per la foratura e la metallizzazione.
Isola Astra MT77 e materiali equivalenti
Alternativa ai materiali Rogers per applicazioni millimetriche, con Dk = 3,00 e loss tangent molto basso. Utilizzato in applicazioni 5G mmWave, imaging radar e sistemi di comunicazione satellitare.
FR4 High-Tg con impedenza controllata
Per applicazioni fino a 1–2 GHz, FR4 High-Tg con impedenza controllata rimane una scelta valida e significativamente più economica dei materiali Rogers. È utilizzato in apparati di rete, switch, router e sistemi di telecomunicazioni a frequenza non critica.
Impedenza controllata nei PCB per telecomunicazioni
L’impedenza controllata è il requisito produttivo che garantisce che le linee di trasmissione del PCB abbiano l’impedenza caratteristica specificata dal progettista — tipicamente 50 Ω per applicazioni RF o 100 Ω differenziale per interfacce digitali ad alta velocità. Una deviazione dall’impedenza target causa riflessioni del segnale e degrada le prestazioni del sistema.
I parametri che determinano l’impedenza di una linea di trasmissione su PCB sono:
Larghezza della traccia — definita dal progettista, realizzata con precisione dal produttore
Spessore del rame — influenza la larghezza effettiva della traccia dopo l’incisione chimica
Spessore del dielettrico — distanza tra la traccia e il piano di riferimento (massa o alimentazione)
Costante dielettrica del substrato (Dk) — valore nominale e variazione con la frequenza
High Tech Elettronica produce PCB con impedenza controllata con tolleranza standard ±10% e ±5% su richiesta. La verifica dell’impedenza viene eseguita con TDR (Time Domain Reflectometry) su coupon di test dedicati, con report allegato all’ordine.
Applicazioni PCB telecomunicazioni: dalla rete 5G ai sistemi satellite
Applicazione
Frequenza operativa
Materiale consigliato
Impedenza target
Stazioni base 5G sub-6GHz
3,5 – 6 GHz
Rogers 4350B
50 Ω
5G mmWave
24 – 40 GHz
Rogers 5880 / Astra MT77
50 Ω
Radar automotive ADAS
77 GHz
Rogers 5880
50 Ω
Comunicazioni satellite
10 – 40 GHz (Ku/Ka)
Rogers 5880 / 6002
50 Ω
Apparati di rete (switch/router)
fino a 2 GHz
FR4 High-Tg
50 / 100 Ω diff.
Amplificatori RF di potenza
1 – 18 GHz
Rogers 4350B / 5880
50 Ω
PCB ibridi: Rogers e FR4 nello stesso stack-up
Per ridurre i costi mantenendo le prestazioni RF dove necessario, è possibile realizzare PCB multilayer ibridi con strati in Rogers per le sezioni ad alta frequenza e strati in FR4 per le sezioni digitali e di alimentazione. Questa soluzione richiede competenza specifica nella gestione della laminazione di materiali con coefficienti di espansione termica diversi.
High Tech Elettronica produce PCB ibridi Rogers/FR4 su specifiche del cliente, con stack-up personalizzati e verifica dell’impedenza su tutti gli strati critici. La progettazione dello stack-up ibrido richiede una revisione tecnica preventiva per garantire la compatibilità dei materiali e la producibilità del design.
Hai un progetto PCB per telecomunicazioni o applicazioni RF?
High Tech Elettronica produce PCB in Rogers, PTFE e materiali ad alta frequenza nel proprio stabilimento di Rivoli (Torino), con impedenza controllata verificata con TDR e certificazione UL. Invia i file Gerber e le specifiche di impedenza per ricevere un preventivo tecnico.
